GB 27901-2011 移动式消防排烟机
- 发表时间:2022-11-04
- 来源:共立消防
- 人气:
1 范围
本标准规定了移动式消防排烟机的术语和定义、型号、技术要求、试验方法、检验规则以及标志、包装、贮存。
本标准适用于人力移动式消防排烟机。本标准不适用于固定式、车载式或用于防爆场合的消防排烟机。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1236 工业通风机 用标准化风道进行性能试验
GB/T 2888 风机和罗茨鼓风机噪声测量方法
GB 4208-2008 外壳防护等级(IP代码)
JB/T 5135.2 通用小型汽油机 可靠性、耐久性试验与评定方法
JB/T 5135.3 通用小型汽油机 技术条件
JB/T 6445 工业通风机叶轮超速试验
GA 211 消防排烟风机耐高温试验方法
3 术语和定义
下列术语和定义适用于本文件。
3.1
移动式消防排烟机 portable fire smoke ventilator
人力可以搬运(含推车式),总质量不超过100kg,用于火灾现场排除烟气的消防排烟机。
3.2
内燃机式消防排烟机 gas engine driven portable fire smoke ventilator
使用内燃机为动力源的移动式消防排烟机。
3.3
电动消防排烟机 electric portable fire smoke ventilator
使用电动机为动力源的移动式消防排烟机。
3.4
水力消防排烟机 hydraulic driven portable fire smoke ventilator
使用水轮机为动力源的移动式消防排烟机。
4 型号

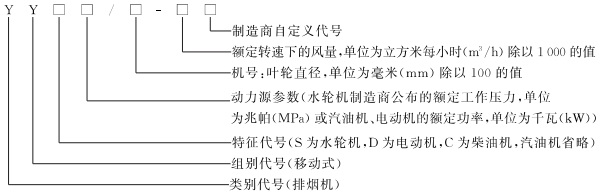

移动式消防排烟机(以下简称排烟机)的型号由类别代号、组别代号、特征代号、动力源参数、机号、额定转速下的最大风量和制造商自定义代号组成。排烟机的型号编制方法如下:
示例1:内燃机式消防排烟机(汽油机驱动方式),额定功率为3.5kW,叶轮直径为560mm,额定转速下的最大风量为12000m3/h的排烟机,其型号为YY3.5/5.6-12。
示例2:水力消防排烟机,额定工作压力为1.0MPa,叶轮直径为560mm,额定转速下的最大风量为12000m3/h的排烟机,其型号为YYS1.0/5.6-12。
示例3:电动消防排烟机,额定功率为3.5kW,叶轮直径为560mm,额定转速下的最大风量为12000m3/h的排烟机,其型号为YYD3.5/5.6-12。
5 技术要求
5.1 基本要求
排烟机应按经规定程序批准的产品图样和技术文件制造。排烟机所选用的电动机或内燃机必须通过定型检验并符合相关标准的规定。排烟机选用的主要零部件应符合相关标准要求,并符合本标准的规定。
5.2 外观质量
5.2.1 排烟机表面应平整光滑,无刮伤。
5.2.2 排烟机所有铸件外表面应无砂眼、疏松、裂纹、结疤等缺陷。
5.2.3 排烟机的联接件、紧固件应装配牢固,各种管路应可靠固定。
5.2.4 排烟机的黑色金属紧固件应经防腐处理。
5.3 整机质量
排烟机整机质量应不大于100kg(不含风管、水带等附件)。
5.4 风量性能
对应于制造商公布的排烟机额定转速下的风量,实测偏差不应超过±5%。
5.5 连续运转平稳性
按6.5进行排烟机连续运转平稳性试验,其最大自行移动距离不应超过200mm。
5.6 倾斜运转
按6.6进行排烟机倾斜运转试验,在试验中各部件不应出现漏油、机械松动及其他危及人身安全、影响正常使用的现象。
5.7 连续运转性能
按6.7进行排烟机连续运转试验,排烟机在试验中各部件不应出现漏油、机械松动及其他危及人身安全、影响正常使用的现象。
5.8 安全要求
排烟机的进、出风口应安装安全网,安全网的最小间隙应不大于8mm。
5.9 噪声
排烟机运行中最大噪声值应不大于110dB(A)。
5.10 其他要求
5.10.1 内燃机式排烟机的其他要求
5.10.1.1 低温启动性能
排烟机进行低温启动性能试验,启动时间应不大于30s。
5.10.1.2 蓄电池容量
电启动的内燃机,其蓄电池容量应能保证连续启动20次。
5.10.1.3 燃油箱容积
排烟机的燃油箱容积应能保证排烟机在额定转速下连续运转1h。
5.10.1.4 隔热保护
排烟机的排气管及消声器外露部分应有隔热保护措施。
5.10.1.5 工作温度
内燃机式消防排烟机的工作温度,应符合JB/T5135.3中的相关规定。
5.10.2 水力排烟机的其他要求
5.10.2.1 水压密封性能
排烟机的水轮机受水压部分应按制造商公布的最大工作压力的1.1倍进行密封试验,部件不应有渗漏、冒汗等缺陷。
5.10.2.2 水压强度
排烟机的水轮机受水压部分应按制造商公布的最大工作压力的1.5倍进行水压强度试验。试验过程中部件不应有影响性能的变形和裂纹等缺陷。
5.10.2.3 水流方向标志
排烟机的水轮机进、出水口上应有表示水流方向的永久性标识。
5.10.3 电动机外壳防护等级
排烟机的电动机外壳防护等级应不低于GB4208-2008中规定的IP54级。
以上为标准部分内容,可点击下方链接下载标准原文:
下载地址:《GB 27901-2011 移动式消防排烟机》
