1 范围

      GB 27898的本部分规定了消防气压给水设备的术语和定义、分类、要求、试验方法、检验规则、标志牌和操作指导书、包装、运输和贮存。

      本部分适用于消防气压给水设备。工作原理类似的气压给水设备可参照采用。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB 150 钢制压力容器

      GB/T 528 硫化橡胶或热塑性橡胶 拉伸应力应变性能的测定

      GB/T 3047.1 高度进制为20mm的面板、架和柜的基本尺寸系列

      GB/T 3222.2 声学 环境噪声的描述、测量与评价 第2部分：环境噪声级测定

      GB/T 3797 电气控制设备

      GB 4208 外壳防护等级（IP代码）

      GB 5135.7 自动喷水灭火系统 第7部分：水流指示器

      GB 5135.10 自动喷水灭火系统 第10部分：压力开关

      GB 6245 消防泵

      GB 7251.1 低压成套开关设备和控制设备 第1部分：型式试验和部分型式试验 成套设备

      CJ/T 160 双止回阀倒流防止器

      TSG R0004 固定式压力容器安全技术监察规程

3 术语和定义

      下列术语和定义适用于本文件。

3.1

      固定消防给水设备 fixed water supply equipment used for fire-protection

      固定安装于建筑物内，根据水灭火系统需要配置组成部件，按预设定工作方式供给消防用水的成套装置的总称。

3.2

      消防气压给水设备 gas pressure fixed water supply equipment used for fire-protection

      以气压水罐为核心部件，向消防管网按设定压力持续供水的固定消防给水设备。

3.3

      应急型消防气压给水设备 emergency type gas pressure fixed water supply equipment without fire pump used for fire-protection

      依靠气压水罐排出的有效水容积满足消防初期用水的气压给水设备，设备中不设置消防泵组。

3.4

      增压型消防气压给水设备 pressurization type gas pressure fixed water supply equipment with fire pump used for fire-protection

      在应急型消防气压给水设备的基础上增设消防泵组，遇消防状态可增压供水的气压给水设备。

3.5

      气压水罐 water tank with pressurized as

      能贮存水和气体并可根据波义尔定律工作，利用气体压缩后膨胀特性给水的一种压力容器。

3.6

      止气装置 pressurized gas shut off unit

      防止气压水罐内气体外泄至给水管网，维护系统正常工作的装置。

3.7

      稳压压力上限 P4 upper limit of stabilizing pressure

      固定消防给水设备维持正常稳压运行的最高压力，即停止补水时气压水罐内的压力。

3.8

      稳压压力下限p3 lower limit of stabilizing pressure

      固定消防给水设备维持正常稳压运行的最低压力，即开始补水时气压水罐内的压力。

3.9

      止气/充气压力 pi gas supply pressure setpoint

      补气式气压水罐止气装置的动作压力或胶囊式气压水罐在罐或胶囊间的充气压力。

3.10

      有效水容积V₃ effective water volume for fire protection

      由气压水罐提供的，能满足系统最不利点给水压力的消防初期用水量。通常是从稳压压力下限P₃到止气/充气压力p₁由气压水罐排出的水量。

3.11

      补充水容积V1 usable water volume for fire protection

      固定消防给水设备正常运行过程中，相应于稳压压力上限p、和稳压压力下限pa之间气压水罐内水容积差值。即避免设备稳压泵频繁启停工作维持消防给水管网压力稳定的调节水容积。

3.12

      消防泵组启动压力 p₂ startup pressure of fire pump

      固定消防给水设备确认消防状态，启动消防泵组运行时的压力。

3.13

      消防额定工作压力 p、 rated working pressure used for fire-protection

      固定消防给水设备满足系统消防状态用水要求的设定给水压力。

3.14

      消防额定工作流量Q、rated flow rate used for fire-protection

      按消防额定工作压力给水时消防固定给水设备能提供的最大设计流量。

3.15

      失压状态 under-pressure operating condition

      消防泵组启动后，固定消防给水设备以低于50％消防额定工作压力持续给水的工作状态。

4 分类

4.1 产品分类

4.1.1 按是否设有消防泵组分为：-应急型消防气压给水设备，特征代号J；-增压型消防气压给水设备，特征代号Z。

4.1.2 按气压水罐工作形式分为：

      ——补气式消防气压给水设备，特征代号B；

      ——胶囊式消防气压给水设备，特征代号省略。

4.2 型号编制

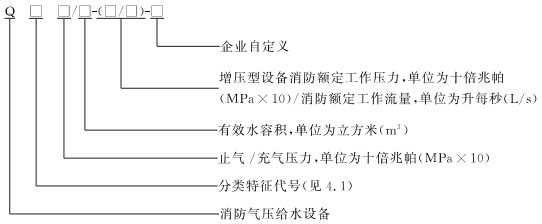

      消防气压给水设备按以下方法编制型号。

      示例1：设备型号QJB 3/6-ABC表示ABC补气式应急型消防气压给水设备，止气压力为0.3MPa，消防有效水容积6m³。

      示例2：设备型号QZB 2.5/18-（4/20）-DEF表示DEF补气式增压型消防气压给水设备，止气压力为0.25 MPa，消防有效水容积18m²，消防额定工作压力0.4MPa，消防额定工作流量20L/s。

示例3：设备型号QZ 2/3-（5/10）-HIJ表示HIJ胶囊式增压型消防气压给水设备，充气压力为0.2MPa，消防有效水容积3m³，消防额定工作压力0.5MPa，消防额定工作流量10L/s。

5 要求

5.1 基本参数

5.1.1 消防气压给水设备（以下简称设备）的止气/充气压力p：不应低于0.15 MPa。

5.1.2 设备的消防额定工作流量Q，不应小于5.0L/s。

5.1.3 设备的消防额定工作压力p，不应低于0.3MPa。

5.1.4 设备的有效水容积V3不应小于3m3。推荐容积参数系列为：3m³、6m³、9m³、12m³和18m³。

5.2 设备构成和部件

5.2.1 设备构成

5.2.1.1 设备构成部件应至少包括气压水罐及附件、水泵机组、管道阀门及附件、测控仪表、操控柜等。

以上为标准部分内容，可点击下方链接下载标准原文：

下载地址：《GB 27898.1-2011 固定消防给水设备 第1部分：消防气压给水设备》
