GB 28735-2012 消防用开门器

  • 发表时间:2022-11-03
  • 来源:共立消防
  • 人气:

1 范围

      本标准规定了消防用开门器的术语和定义、型号、技术要求、试验方法、检验规则以及标志、包装、运输、贮存。

      本标准适用于消防队员在灭火和应急救援中使用的开门器。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

      GB/T 191 包装储运图示标志

      GB/T 9969 工业产品使用说明书 总则

      GB/T 3683 橡胶软管及软管组合件 油基或水基流体适用的钢丝编织增强液压型 规范

      SH 0358 10号航空液压油

3 术语和定义

      下列术语和定义适用于本文件。

3.1

      消防用开门器 door opener for fire fighting

      消防队员在灭火和应急救援中,用于破拆门体和门框结构的工具。

3.2

      最大开启力 maximal opening force

      在额定工作压力下,消防用开门器在开启方向上能对开启对象产生的最大作用力。

3.3

      最大开启距离 maximal opening distance

      消防用开门器的两底脚脚尖沿开启方向所能张开的最大距离。

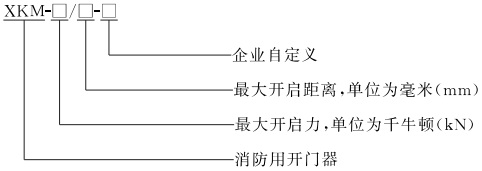

4 型号


      标记示例:XKM-80/100表示最大开启力为80kN,最大开启距离为100mm的消防用开门器。

5 技术要求

5.1 消防用开门器

5.1.1 外观

      消防用开门器(以下简称开门器)的外表面应光滑平整,无毛刺及加工缺陷,金属件表面应进行防腐蚀处理。

5.1.2 开启力和开启距离

      开门器的最大开启力不应小于60kN,最大开启距离不应小于60mm。

5.1.3 开启性能

      开门器开启过程应平稳,按6.2.3规定的试验方法试验后,不应有泄漏和机械损坏现象。

5.1.4 底脚回位性能

      开门器底脚的回位过程平稳,回位后两底脚脚尖的间距不应大于2mm。

5.1.5 强度

      开门器应能经受1.5倍额定工作压力的强度试验,按6.2.5规定的试验方法试验后,不应有泄漏和机械损坏现象。

5.1.6 高低温性能

      开门器按6.2.6规定的试验方法试验后,应动作正常,无异常现象。

5.1.7 密封性

      开门器按6.2.7规定的试验方法试验后,其最大位移量不应大于1mm。

5.1.8 可靠性

      开门器按6.2.8规定的试验方法试验后,应动作正常,无泄漏、机械损坏及异常现象。

5.2 附件

5.2.1 液压软管

5.2.1.1 开门器使用的液压软管两端应设置金属护套,液压软管应符合GB/T 3683的要求。

5.2.1.2 开门器使用的液压软管及液压接头按6.3规定的试验方法试验后,不应出现渗漏现象。

5.2.2 液压接头

5.2.2.1 开门器使用的液压接头应带有自锁功能和防尘装置。

5.2.2.2 开门器使用的液压接头按6.4规定的试验方法试验后,应无破损、渗漏或永久性变形。

5.2.3 液压油

      开门器使用的液压油应符合SH0358的要求。

6 试验方法

6.1 试验条件

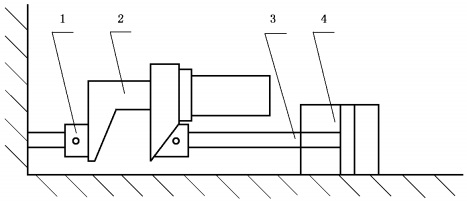

6.1.1 开门器试验装置,见图1。

6.1.2 试验所用压力传感器的测量准确度不应低于0.4级。

6.1.3 试验所用位移传感器的测量准确度不应低于0.1mm。

6.1.4 试验所用力传感器的测量准确度不应低于0.1kN。

6.1.5 除高低温试验外,本标准的试验应在环境温度为25℃±10℃的条件下进行。

6.2 开门器试验

6.2.1 外观检查

      用目测方法进行检查。

6.2.2 开启力和开启距离试验

      将开门器和试验装置的测试油缸活塞杆端部相接,如图1所示。开门器进出油口与试验装置的动力源连接。在额定工作压力下,开门器推压测试油缸活塞杆,从闭合位置伸展至最大开启距离,用力传感器测出开启力;同时,测出开门器的开启距离。


      说明:

      1-固定端:

      2-开门器;

      3-活塞杆;

      4-测试油缸。

图 1

6.2.3 开启性能试验

      将试验装置的测试油缸活塞杆伸长与试验装置的固定端相抵,测试油缸对固定端逐渐施加作用力,直至力的大小为开门器最大开启力的95%。开门器进出油口与试验装置的动力源连接,将固定脚和活动脚伸入试验装置的测试油缸活塞杆与固定端之间。如图1所示,开门器在额定工作压力下推压测试油缸活塞杆,测试油缸内压力保持不变,开门器从闭合位置伸展至位移为最大开启距离的50%。观察开门器动作以及有无泄漏和机械损坏情况。


以上为标准部分内容,可点击下方链接下载标准原文:

下载地址:《GB 28735-2012 消防用开门器
