GB/T 26875.3-2011 城市消防远程监控系统 第3部分:报警传输网络通信协议

  • 发表时间:2022-11-01
  • 来源:共立消防
  • 人气:

1 范围

      GB 26875的本部分规定了城市消防远程监控系统中用户信息传输装置与监控中心之间通过报警传输网络进行数据传输的协议结构、数据类型及数据定义。

      本部分适用于城市消防远程监控系统中用户信息传输装置与监控中心之间的报警传输网络数据通信协议。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

      GB 18030-2005 信息技术 中文编码字符集

      GB 50440 城市消防远程监控系统技术规范

      RFC 768 用户数据报协议(User Datagram Protocol),Internet Engineering Task Force(互联网工程任务组1980年发布)

      RFC 791 网际互联协议(Internet Protocol),Internet Engineering Task Force(互联网工程任务组1981年发布)

      RFC793 传输控制协议(Transmission Control Protocol),Internet Engineering Task Force(互联网工程任务组1981年发布)

3 术语和定义

      GB 50440 界定的以及下列术语和定义适用于本文件。

3.1

      上行方向 upstream direction

      从用户信息传输装置到监控中心的数据传输方向。

3.2

      下行方向 downstream direction

      从监控中心到用户信息传输装置的数据传输方向。

3.3

      数据单元 data unit

      具有共同传输原因的信息实体。

3.4

      数据单元类型 data unit type

      位于一个应用数据单元开始的信息域,用以识别数据单元的类型和长度,暗指或明确地指明应用数据单元的结构以及信息对象的结构、类型。

4 缩略语

      下列缩略语适用于本文件。

      IP网际互联协议(internet protocol)

      TCP 传输控制协议(transmission control protocol)

      UDP 用户数据报协议(user datagram protocol)

5 协议结构

5.1 本部分以RFC 791,RFC 793和RFC 768中规定的 TCP/IP或UDP/IP网络控制协议作为底层通信承载协议,本部分规定的协议对应于ISO/OSI定义的七层协议结构的应用层,如图1所示。

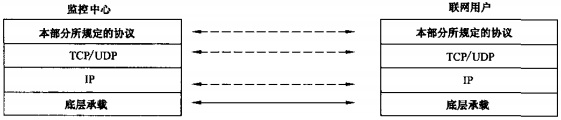

图1 监控中心与联网用户间通信协议栈

5.2 应用层通信协议不依赖于所选用的传输网络,在基础传输层已经建立的基础上,应用层通信协议与具体传输网络无关,体现通信介质无关性。

5.3 本部分不限制城市消防远程监控系统扩展其他的信息内容,在扩展内容时不应与本部分中所使用或保留的控制命令相冲突,并应符合国家有关标准的规定。

6 通信协议

6.1 通信方式

      城市消防远程监控系统的用户信息传输装置与监控中心之间的通信方式主要包括控制命令、信息(火灾报警和建筑消防设施运行状态等信息)上传和信息查询等,均采用发送/确认或请求/应答模式进行通信。

6.2 控制命令(监控中心→用户信息传输装置)

6.2.1 监控中心向用户信息传输装置发送指令时的控制命令采用发送/确认模式,其通信流程如图2所示。


图2 控制命令流程示意图

6.2.2 监控中心向用户信息传输装置发送控制命令,用户信息传输装置对接收到的命令信息进行校验。在校验正确的情况下,用户信息传输装置执行监控中心的控制命令,并向监控中心发送确认命令;在校验错误的情况下,用户信息传输装置舍弃所接收数据并发出否认回答。

6.2.3 监控中心接收到用户信息传输装置的确认命令后完成本次控制命令传输;监控中心在规定时间内未收到确认命令或收到否认回答后,启动重发机制。

6.3 信息上传(用户信息传输装置→监控中心)

6.3.1 用户信息传输装置向监控中心传输火灾报警和建筑消防设施运行状态等信息时采用发送/确认模式。其通信流程如图3所示。


图3 上传数据流程示意图

6.3.2 当发生火灾报警或运行状态改变时,用户信息传输装置主动向监控中心上传信息,监控中心对接收到的信息进行校验。在校验正确的情况下,监控中心对接收的信息进行相应处理,并向用户信息传输装置发送确认命令;在校验错误的情况下,监控中心舍弃所接收数据并发出否认回答。

6.3.3 用户信息传输装置接收到监控中心的确认命令后完成本次信息的传输;用户信息传输装置在规定时间内未收到确认命令或收到否认回答后,启动重发机制。

6.4 信息查询(监控中心→用户信息传输装置)

6.4.1 监控中心向用户信息传输装置查询相关信息时采用请求/应答模式。其通信流程如图4所示。


图4 查询命令流程示意图

6.4.2 监控中心向用户信息传输装置发送请求查询命令,用户信息传输装置对接收到的信息进行校验。在校验正确的情况下,用户信息传输装置根据请求内容进行应答;在校验错误的情况下,用户信息传输装置舍弃所接收的数据并发出否认回答。

6.4.3 监控中心在接收到正确的应答信息后完成本次信息查询操作;在规定时间内未接收到应答信息、应答信息错误或接收到否认回答后,启动重发机制。


以上为标准部分内容,可点击下方链接下载标准原文:

下载地址:《GB/T 26875.3-2011 城市消防远程监控系统 第3部分:报警传输网络通信协议
