1 范围

      本标准规定了耐火材料化学分析相关的术语和定义、设备、试剂、取样、试样质量、灼烧减量的测定、结果计算、试验结果表示、试验结果的检查和采用及试验报告。

      本标准适用于通过湿法、AAS和ICP-AES进行耐火材料制品和原料的化学分析标准的一般要求。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB/T 4470 火焰发射、原子吸收和原子荧光光谱分析法术语（GB/T 4470-1998，ISO 6955：1982,IDT)

      GB/T 6003.1 试验筛 技术要求和检验 第1部分：金属丝编织网试验筛（GB/T 6003.1-2012，ISO 3310-1:2000,MOD)

      GB/T 8170 数值修约规则与极限数值的表示和判定

      GB/T 8322 分子吸收光谱法 术语（GB/T 8322-2008，ISO 6286：1982，NEQ）

      GB/T 10325 定形耐火制品验收抽样检验规则（GB/T 10325-2012，ISO 5022：1979，NEQ）

      GB/T 17617 耐火原料和不定形耐火材料 取样（GB/T 17617-1998，ISO 8656-1：1988，NEQ）

      GB/T 18930 耐火材料术语（GB/T 18930-2002，ISO 836：2001，MOD）

3 术语和定义

      GB/T 18930界定的以及下列术语和定义适用于本文件。

3.1

      不定形耐火材料干料 dry unshaped refractories

      不含液体的不定形耐火材料的颗粒和（或）粉末。

3.2

      不定形耐火材料湿料 wet unshaped refractories

      含液体的不定形耐火材料的颗粒和（或）粉末。

3.3

      铝硅锆质耐火材料 alumina-zirconia-silica refractories

      化学成分含有氧化铝（质量分数为1％～80％），氧化锆（包括氧化铪）（质量分数为5％～50％）和二氧化硅（质量分数0.1％～45％）的耐火材料。

4 设备

4.1 光谱仪

4.1.1 原子吸收光谱仪

      符合GB/T 4470的要求。

4.1.2 火焰光度计

      包括独立的火焰发射装置或可在发射模式下使用的原子吸收光谱仪。

4.1.3 电感耦合等离子体原子发射光谱仪

4.1.4 分子吸收光谱仪

      符合GB/T 8322标准的要求。

4.1.5 分光光度计

4.2 加热装置

4.2.1 加热器

      例如麦克燃烧器、本生灯、酒精灯和电炉盘等。

4.2.2 马弗炉

      使用温度适合1150℃以上，且能控温。

4.2.3 沙浴

      含有电加热或燃烧器加热铁板，温度至少能够达到330℃。

4.2.4 水浴

      能够控温，电加热或者燃烧器加热的水加热装置。

4.3 仪器

4.3.1 分析天平

      分度值为0.1mg。

4.3.2 磁力搅拌器

      具有一个使用聚四氟乙烯树脂作涂层的搅拌棒或磁力转子。

4.3.3 滤纸

      中速定量滤纸（灰分＜0.01％）。

4.3.4 阳离子交换柱

      在一个塑料管（直径12mm，长200mm）里装入塑料绒棉（长10mm），一个漏斗固定于塑料管顶部，尖形的洗液出口位于塑料管下端。

      取18mL水膨胀强酸型阳离子交换树脂［含有8％的二乙烯苯（DVB），粒径75μm～150μm］倒入交换柱。根据塑料绒棉的填充情况调整流速至每分钟1.0mL～1.5mL。用120mL盐酸（1＋2）和70mL水冲洗交换柱。阳离子交换柱的示意图见图1。

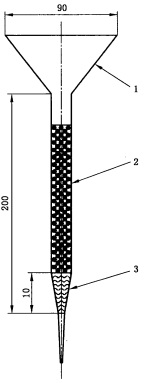

单位为毫米

      说明：

      1——聚丙烯漏斗；

      2——阳离子交换树脂；

      3——聚丙烯绒棉。

图1 阳离子交换柱示意图

4.4 铂金器皿

      铂金或铂合金材质。

4.4.1 铂金坩埚

      容量是20mL或30mL。

4.4.2 铂金皿

      高度大约是底面直径的一半，通常使用的容量是75mL或150mL。

4.5 玻璃器皿

4.5.1 滴定管

      分度值为0.1mL，最大容量是50mL。

以上为标准部分内容，可点击下方链接下载标准原文：

下载地址：《GB/T 32179-2015 耐火材料化学分析 湿法、原子吸收光谱法（AAS）和电感耦合等离子体原子发射光谱法（ICP-AES）的一般要求》
