GB/T 35172-2017 水泥窑用耐火材料抗生活垃圾预处理可燃物侵蚀性试验方法
- 发表时间:2022-12-04
- 来源:共立消防
- 人气:
1 范围
本标准规定了水泥窑用耐火材料抗生活垃圾预处理可燃物侵蚀性试验方法的原理、仪器设备、试样制备、试验步骤、结果测定及数据处理和试验报告。
本标准适用于水泥窑用耐火材料抗生活垃圾预处理可燃物侵蚀性的测定。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 7321 定形耐火制品试样制备方法
GB/T 8170 数值修约规则与极限数值的表示和判定
GB/T 10325 定形耐火制品验收抽样检验规则
GB/T 17617 耐火原料和不定形耐火材料 取样
GB/T 18930 耐火材料术语
GB/T 35170 水泥窑协同处置的生活垃圾预处理可燃物
GB/T 35171 水泥窑协同处置的生活垃圾预处理可燃物取样和样品制备方法
YB/T 5202 致密耐火浇注料 稠度测定和试样制备方法
3 术语和定义
GB/T 18930界定的术语和定义适用于本文件。
4 原理
将一定量的生活垃圾预处理可燃物(CMSW)放入耐火材料试样内,在高温下CMSW燃烧后释放出来的挥发物(氯化物、硫化物等)等侵蚀性物质会与耐火材料基体发生化学反应,在耐火材料中形成反应变质层,通过测定反应变质层的厚度判定其抗侵蚀的能力。
5 仪器设备
5.1 电热干燥箱
能控制温度在110℃±5℃。
5.2 电加热炉
可加热到1100℃以上,炉膛内最大温差应≤10℃,保温期间装样区温度波动应≤10℃。
5.3 热电偶高温计
量程大于1100℃,分度值不大于5℃。
5.4 游标卡尺或其他量具
精度不小于0.1mm。
5.5 天平
分度值不大于0.01g。
6 试样制备
6.1 取样
6.1.1 定形耐火材料按照GB/T 10325规定进行。
6.1.2 不定形耐火材料按照GB/T 17617规定进行。
6.1.3 CMSW 按照 GB/T 35171规定进行取样和制样,所采用的CMSW由委托方提供,并依据GB/T 35170的要求提供相关检测数据。
6.2 制样
6.2.1 定形耐火材料按照GB/T 7321规定进行。
6.2.2 不定形耐火材料按照YB/T 5202规定进行。
6.2.3 CMSW样品烘干至恒重,最大粒度不大于0.1mm。
6.3 试样规格
6.3.1 定形耐火材料:
边长不小于70mm的立方体或直径Φ不小于70mm,高h不小于70mm的圆柱体。试样圆柱孔表面不准许有明显的裂纹及明显缺边、掉角、蜂窝等缺陷。试样的中央内圆柱孔尺寸为直径Φ=30mm,高h=40mm。尺寸偏差为±2mm,坩埚的内孔和底部应磨平,内部不准许有裂缝。试样采用同材质的顶盖和火泥进行密封,顶盖厚度不小于20mm,密封火泥的厚度不超过2mm,试样的示意图如图1所示。

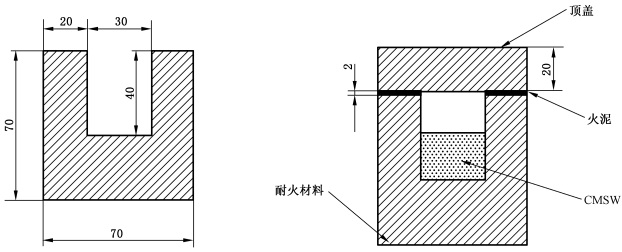

单位为毫米
图1 耐火材料制品试样剖面示意图
6.3.2 不定形耐火材料按6.3.1要求成型。
6.4 试样分组
三个耐火材料试样为一组,用高温标记物在试样的侧面编号。
7 试验步骤
7.1 制样
每次试验需按6.3试样规格要求钻取或成型三个耐火材料试验样品。
7.2 样品干燥
将7.1制备的试验样品和所采用的CMSW在电热干燥箱中110℃±5℃干燥3h。
7.3 装样
在三个耐火材料试验样品的内孔中放入等质量的CMSW,CMSW体积达到图1所示内孔深度的1/2~2/3为宜。用天平称取CMSW,准确称量至0.1g。用和试样同样材质制成的顶盖将试验样品内孔封好,并采用火泥密封。
7.4 升温过程
将7.3已装好CMSW的三个试样放入5.2要求的电加热炉中,以4℃/min~6℃/min的速度升温至1100℃,并保温3h,保温期间温差不得超过±10℃。
7.5 冷却
保温结束后,试样随炉自然冷却,炉温达到150℃以下时出炉。
8 结果测定及数据处理
用厚度为0.5mm的金刚石锯片将试样沿纵向中心线切开,将表面清理干净。用游标卡尺或其他量具测量试样切开面反应变质层的厚度,分别记录试样侧壁、底部、顶盖位置的变质层最大厚度,精确到0.1mm。
三个试样为一组,计算变质层厚度平均值,精确到0.1mm。数值修约规则按GB/T 8170的规定进行。报告中注明CMSW的来源。
9 试验报告
试验报告应包括以下内容:
a)委托单位;
b) 试样名称、牌号、批号;
c) 生活垃圾预处理可燃物(CMSW)来源及成分;
d) 试验结果;
e) 试验单位;
f) 试验日期。
以上为标准部分内容,可点击下方链接下载标准原文:
- 2023-03-23GB/T 19624-2019 在用含缺陷压力容器安全评定
- 2023-03-23GB/T 18819-2019 船对船石油过驳安全作业要求
- 2023-03-23GB/T 4026-2019 人机界面标志标识的基本和安全规则 设备端子、导体终端和导体的标识
- 2023-03-23GB/T 37956-2019 信息安全技术 网站安全云防护平台技术要求
- 2023-03-23GB/T 37955-2019 信息安全技术 数控网络安全技术要求
- 2023-03-23GB/T 37953-2019 信息安全技术 工业控制网络监测安全技术要求及测试评价方法
- 2023-03-23GB/T 37952-2019 信息安全技术 移动终端安全管理平台技术要求
- 2023-03-23GB/T 37954-2019 信息安全技术 工业控制系统漏洞检测产品技术要求及测试评价方法
- 2023-03-23GB/T 37950-2019 信息安全技术 桌面云安全技术要求
- 2023-03-23GB/T 37964-2019 信息安全技术 个人信息去标识化指南
- 2023-03-23GB/T 37939-2019 信息安全技术 网络存储安全技术要求
- 2023-03-23GB/T 37941-2019 信息安全技术 工业控制系统网络审计产品安全技术要求
- 2023-03-23GB/T 37935-2019 信息安全技术 可信计算规范 可信软件基
- 2023-03-23GB/T 37833-2019 航天器安全防护通用要求
- 2023-03-23GB/T 37972-2019 信息安全技术 云计算服务运行监管框架
- 2023-03-23GB/T 37988-2019 信息安全技术 数据安全能力成熟度模型
-
IG541混合气体灭火系统
IG541混合气体灭火系统:IG-541灭火系统采用的IG-541混合气体灭火剂是由大气层中的氮气(N2)、氩气(Ar)和二氧化碳(CO2)三种气体分别以52%、40%、8%的比例混合而成的一种灭火剂 -
二氧化碳气体灭火系统
二氧化碳气体灭火系统:二氧化碳气体灭火系统由瓶架、灭火剂瓶组、泄漏检测装置、容器阀、金属软管、单向阀(灭火剂管)、集流管、安全泄漏装置、选择阀、信号反馈装置、灭火剂输送管、喷嘴、驱动气体瓶组、电磁驱动 -
七氟丙烷灭火系统
七氟丙烷(HFC—227ea)灭火系统是一种高效能的灭火设备,其灭火剂HFC—ea是一种无色、无味、低毒性、绝缘性好、无二次污染的气体,对大气臭氧层的耗损潜能值(ODP)为零,是卤代烷1211、130 -
手提式干粉灭火器
手提式干粉灭火器适灭火时,可手提或肩扛灭火器快速奔赴火场,在距燃烧处5米左右,放下灭火器。如在室外,应选择在上风方向喷射。使用的干粉灭火器若是外挂式储压式的,操作者应一手紧握喷枪、另一手提起储气瓶上的
- 0GB/T 19624-2019 在用含缺陷压力容器安全评定
- 1GB/T 18819-2019 船对船石油过驳安全作业要求
- 2GB/T 4026-2019 人机界面标志标识的基本和安全规则 设备端子、导体终端和导体的标识
- 3GB/T 37956-2019 信息安全技术 网站安全云防护平台技术要求
- 4GB/T 37955-2019 信息安全技术 数控网络安全技术要求
- 5GB/T 37953-2019 信息安全技术 工业控制网络监测安全技术要求及测试评价方法
- 6GB/T 37952-2019 信息安全技术 移动终端安全管理平台技术要求
- 7GB/T 37954-2019 信息安全技术 工业控制系统漏洞检测产品技术要求及测试评价方法
- 8GB/T 37950-2019 信息安全技术 桌面云安全技术要求
- 9GB/T 37964-2019 信息安全技术 个人信息去标识化指南
- 0GB 50229-2019 火力发电厂与变电站设计防火标准
- 1GB 51427-2021 自动跟踪定位射流灭火系统技术标准
- 2GB 50156-2021 汽车加油加气加氢站技术标准
- 3GB 50067-2014 汽车库、修车库、停车场设计防火规范
- 4GB 4351.1-2005 手提式灭火器 第1部分:性能和结构要求
- 5GB/T 18380.12-2022 电缆和光缆在火焰条件下的燃烧试验 第12部分:单根绝缘电线电缆
- 6GB/T 18380.22-2008 电缆和光缆在火焰条件下的燃烧试验 第22部分 单根绝缘细电线电
- 7GB/T 5907.1-2014 消防词汇 第1部分:通用术语
- 8AQ/T 3050-2013 加油加气站视频安防监控系统技术要求
- 9GB/T 18380.13-2022 电缆和光缆在火焰条件下的燃烧试验 第13部分:单根绝缘电线电缆
