GB/T 12666.2-2008 单根电线电缆燃烧试验方法 第2部分:水平燃烧试验
- 发表时间:2022-11-24
- 来源:共立消防
- 人气:
1 范围
GB/T 12666的本部分适用于检验单根电线电缆在水平状态下用规定火焰直接燃烧时的阻燃性能。
GB/T 12666的本部分规定了单根电线电缆水平燃烧试验设备及方法,并给出了推荐的性能要求。
2 规范性引用文件
下列文件中的条款通过GB/T 12666的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/Z 5169.15-2001 电工电子产品着火危险试验 试验方法 500W标称试验火焰和导则(IEC/TR 2 60695-2-4/2:1994,IDT)
3 试样
从成品电线电缆或软线上截取试样一根,长约250mm。
4 试样处理
试验前,试样、设备和周围空气应在(23.0±5.0)℃温度下达到热平衡,整个试验期间周围空气温度应稳定在(23.0±5.0)℃。
5 试验设备
5.1 引燃源
引燃源应为符合GB/Z 5169.15-2001中4.2.1规定的实验室喷灯,并按GB/Z 5169.15-2001中4.4提供的认可方法对喷灯进行校准。
仲裁试验时,试验用燃气应为技术级甲烷(纯度至少达到98.0%),标称热值37.3MJ/m3。允许使用其他等级的甲烷、天然气、煤气或丙烷,无论何种情况,燃气应能提供可校准的火焰。
喷灯火焰应至少每两周进行一次校准。如使用的不是仲裁试验用技术级甲烷,每天试验前应对喷灯火焰进行校准。罐装天然气换罐或任何燃气设备改变时,应对喷灯火焰进行校准。
5.2 固定喷灯底座用楔子
固定喷灯底座用楔子应能将喷灯灯管从竖直位置转至与竖直位置成20°角,同时使灯管口平面与灯管纵轴线的交点和试验火焰的蓝色内锥触及试样表面点之间的距离应为40mm的供火位置。喷灯处于供火位置时,喷灯灯管纵轴线应处在正交于试样纵轴线同时通过试样中点的垂面内,使试验火焰的蓝色内锥正好触及试样正表面中心线中点。
5.3 试验室
试验室应能密闭,并配备气密的玻璃窗框、门或其他装置以便操作设备和观察。试验室内部每条直线尺寸应至少为610mm或更长,且试验室应至少具有4m3的容积,包括排气通道的体积,排气通道的体积不作规定。其中至少2m3应位于试验火焰区域的上方,作为热量和烟气累积的空间。
试验室应配备一个方便操作设备的气密的手套箱或其他当接近通道完全关闭时可操作设备的装置。
试验室应配备一个排风机以便在试验后将烟气排出试验区域之外。
6 试验步骤
将试样水平固定在试验室中。在试验室底部平铺一层厚度不大于6mm的矩形医用棉层,棉层面积不小于305mm×(150~200)mm,棉层表面以水平试样的轴线为中心,棉层的上表面应位于试验火焰的蓝色内锥触及试样表面点下方(230~240)mm。
将试样如图1固定在可使试样保持水平的支架上,两支架间隔230mm。

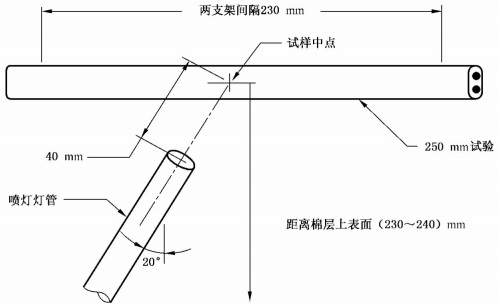

图1 试样及喷灯位置示意图
每次试验前,喷灯竖直且远离试样并检验火焰,保证其总高度为(125±10)mm,蓝色内锥高(40±2)mm。将调节好的喷灯固定在楔形台上,使喷灯处于供火位置。
点燃喷灯向试样供火30s,然后将喷灯向后倾斜,把火焰从试样上移开。供火和移开火焰的动作要迅速,同时尽可能避免造成对铺垫在试验室底部的棉层和周围空气的扰动。
7 性能要求
如试验结果同时符合下述要求,则判定电线电缆通过本试验。
a) 试样炭化长度不大于100mm;
b) 在试验过程中和试验后,铺垫在试验室底部的棉层没有被燃烧滴落物引燃(无火焰的炭化忽略不计);
c) 如果在试验过程中有灼热物、燃烧着的微粒或液滴落在铺垫在底部的棉层外或楔子上,则重复第6章的操作,棉层应覆盖以试样水平轴为中心的305mm×355mm长的试验表面,同时在喷灯周围楔子的表面铺上棉层,试验结果应符合第7章中a)、b)的要求。
以上为标准部分内容,可点击下方链接下载标准原文:
