1 范围

      本标准规定了隔热隔音材料暴露在辐射热源和火焰下的燃烧性及火焰蔓延特性的试验方法。

      本标准适用于评估隔热隔音材料的燃烧性及火焰蔓延特性。

2 术语及定义

      下列术语和定义适用于本标准。

2.1

      火焰蔓延 flame propagation

      可见火焰沿着试样长度方向蔓延的最远距离。

      注：从燃烧源火焰的中心点开始测量。在初始点火之后，试样上所有火焰熄灭之前测量该距离，与试验后测量烧焦长度的方法不同。

2.2

      隔热隔音材料 thermal/acoustic insulation material

      阻隔热和（或）声音的材料或材料体系。

      示例：泡沫以及用薄膜包覆的玻璃纤维或其他絮状材料。

2.3

      零点 zero point

      燃烧器火焰与试样的接触点。

3 试验设备

3.1 辐射板试验箱

      辐射板试验箱如图1所示。辐射板试验箱应为长（1397±3）mm、宽（495±3）mm，高于试样710mm～762mm的封闭设备。侧壁、底部和顶部应有纤维状陶瓷隔热板使其隔热。在前面板，应设有一个不通风的、耐高温的玻璃窗用于试验过程中观察试样。在窗口下设置一个门用于可移动的试样平台的进出。试验箱的底部应为可滑动的钢平台，能够确保试样夹持器处于固定和水平的位置。试验箱中与辐射热源相对的一端应有内置的烟囱，其外部尺寸为长（423±3）mm、宽（139±3）mm、高（330±3）mm，内部尺寸应为长（395±3）mm、宽（114±3）mm。烟囱应延伸到试验箱的顶部（见图2）。

单位为毫米

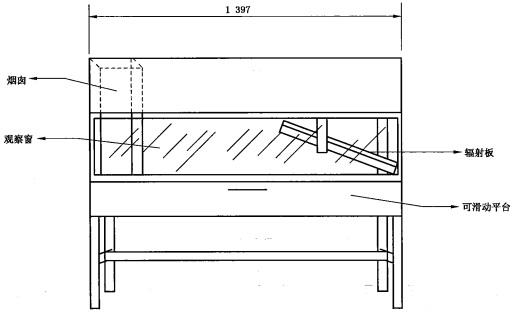

图1 辐射板试验箱示意图

单位为毫米

      13mm的耐火板

      1.6mm的耐腐蚀板

      3.2mm的角钢

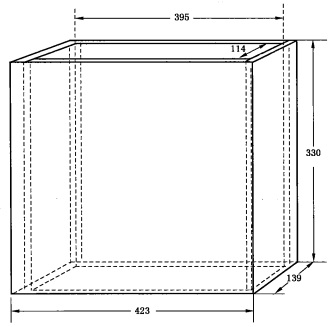

图2 内部烟囱示意图

3.2 辐射热源

3.2.1 辐射热源分为电热板和丙烷气体板两种，应安装在铸铁或等效材料所制成的框架里。电热板应有六根76mm宽的辐射条，且辐射条应垂直于电热板的长边。电热板应有长（470±3）mm、宽（327±3）mm的辐射面（见图3），且能承受704℃的温度。丙烷气体板应由耐火的多孔材料制成，有长（457±3）mm、宽（305±3）mm的辐射面（见图4），且能承受816℃的温度。

单位为毫米

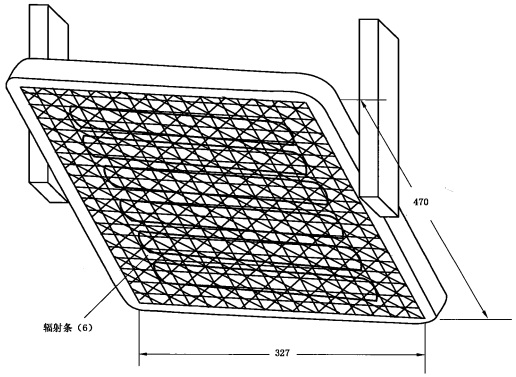

图3 电热辐射板示意图

单位为毫米

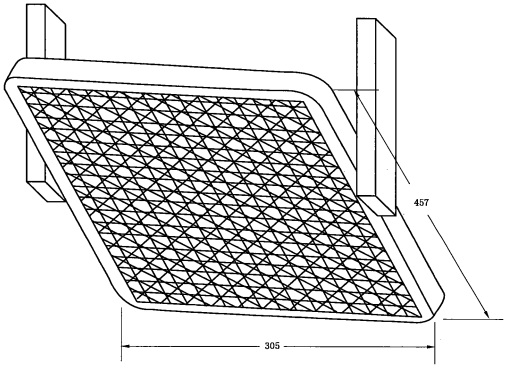

图4 丙烷气体辐射板示意图
