GB/T 25206.1-2014 复合夹芯板建筑体燃烧性能试验 第1部分:小室法

  • 发表时间:2022-11-23
  • 来源:共立消防
  • 人气:

      安全警示:燃烧试验释放的有毒或有害气体可能威胁试验人员的人身安全,应注意做好防护措施。

      试验涉及从点燃至全面发展的室内火燃烧过程,因此存在导致烧伤、引燃外部物体或衣物的危险。操作人员应当穿戴防护服、头盔、面罩或其他有助于避免与有毒有害气体发生接触暴露的防护装备。

      采用自支撑房间结构进行试验时,特别是如果试验房间接缝处发生开裂的时候,燃烧产物可能会从试验房间的背面逸出。试样也可能在试验室中坍塌。考虑到以上诸多因素,为保证人身安全,必须制定试验室安全防范措施,以确保能够安全终止复合夹芯板产品燃烧试验。标准的试验室灭火设备对于扑灭试样金属面层之间的可燃内容物火灾可能存在困难,试验现场应当配备有效扑灭此类火灾的器材或设备。

1 范围

      GB/T 25206的本部分规定了采用小室规模试验评估绝热复合夹芯板建筑体燃烧性能的方法。在试验房间的内部角落处,采用特定火焰直接作用于采用复合材料制成的表面制品,以此模拟室内火灾,评价绝热复合夹芯板建筑体表面或内部的火焰传播特性。

      本试验方法不适用于评估复合夹芯板建筑体的耐火性能。

      本部分适用于具有自支撑结构或框架支撑结构的复合夹芯板建筑体。

      本部分不适用于采用粘接、钉挂或捆绑的方法安装在基础墙或天花板上,并以基础墙或天花板为支撑体的复合夹芯板结构。

      注:由于设计上的原因,对某些建筑体不能应用本部分规定的方法进行试验,但适合采用GB/T 25206.2规定的试验方法;内衬材料的产品试验可参考GB/T 25207。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

      GB/T 14107-1993 消防基本术语 第二部分

      GB/T 16839.2 热电偶 第2部分:允差(GB/T 16839.2-1997,IEC 60584-2:1982,IDT)

      GB/T 25206.2 复合夹芯板建筑体燃烧性能试验 第2部分:大室法(GB/T 25206.2-2010,ISO 13784-2:2002,IDT)

      GB/T 25207 火灾试验 表面制品的实体房间火试验方法(GB/T 20207-2010,ISO 9705:1993,MOD)

3 术语和定义

      GB/T 14107-1993中界定的以及下列术语和定义适用于本文件。

3.1

      复合材料 composite

      由两种或两种以上单一材料组合而成的复合物,如表面有涂层的材料或层压材料。

3.2

      受火面 exposed surface

      制品与试验的热条件邻近的表面。

3.3

      制品 product

      材料、复合材料或其组件。

3.4

      建筑体 building structure

      由单种或多种材料制成的构配件组合而成的建筑结构。

3.5

      表面制品 surface product

      用于建筑物墙体、吊顶或屋面上的表面材料。

3.6

      绝热复合夹芯板 heat-insulating sandwich panel

      由三层或三层以上材料复合而成的多层制品。

      注:中间层为绝热材料,如矿物棉、玻璃纤维、泡沫塑料或天然材料(如软木板)。面层可采用的材料种类很多,即可是平板材料,也可是异型材料,其中涂层钢板的应用最为广泛。根据实际应用条件和性能要求,复合夹芯板即可是具有简单结构的组件,也可是通过特殊的固定、连接或支撑方式形成的、具有复杂结构的组件。

3.7

      试样 specimen

      代表实际应用结构的组件。

4 原理

      采用绝热复合夹芯板制品组装成一个小型试验房间,燃烧试验过程中将火焰直接作用于其内部墙角,根据试验结果评价复合夹芯板建筑体的燃烧性能。需要注意的是,在燃烧试验过程中,由于复合夹芯板制品释放的可燃气体、脱落的碎片或熔滴物等燃烧物的存在,可能出现不同的火焰传播类型,包括火焰在复合夹芯板的芯材内部传播、在表面传播或穿过接缝传播等。

      本试验获得的试验结果,可用于评估以下可能发生的火灾危害性:

      ——建筑体对于火灾发生、发展直至轰燃所起的作用;

      ——室内火灾传播至外部空间、其他隔间或邻近建筑的潜在可能性;

      ——结构倒塌的可能性;

      ——试验房间内部火灾烟气的发展情况。

5 结构类型

      本试验方法适用于以下两种结构,其结构和材料在实际应用中具有代表性:

      a)框架支撑结构。此种结构是将绝热复合夹芯板以机械方式镶嵌固定在框架结构(通常为钢质)的外部或内部,吊顶或屋顶即可按传统形式,也可采用夹芯板建造,工业建筑的外部围护结构就是这种结构类型广泛应用的实例。在多数情况下,复合夹芯板组件主要应用于建筑的外墙和(或)屋顶。框架结构的变化会影响复合夹芯板建筑体的燃烧特性。如果在实际应用中基于耐火性能的要求需要对框架进行防火保护,则在试验中应采用相同的方法对框架进行防火保护,这可以通过使用防火板或涂料来实现。

      b) 自支撑结构。此种结构是将绝热复合夹芯板相互组装在一起,形成一个不依赖于任何其他框架结构,并具有稳定性的房间或者封闭空间(如简易建筑结构内的冷库、食品储藏室或洁净室)。此类复合夹芯板建筑体通常设置在建筑内部,建筑体的吊顶可悬挂固定。

6 试样

6.1 试样应包含试验所需数量的绝热复合夹芯板,试样的结构和材质应能代表实际使用情况,所有的结构细节,如联接、固定等,应根据实际使用情况在试样中予以体现。如果用于试验的复合夹芯板在实际应用中需要与内部或外部框架结构共同使用,那么对这种结构也应一并进行试验。

6.2 试样应由具备此类结构建造资格的人员建造而成。

6.3 如果在实际应用中采用不同材质的吊顶板与墙面板,那么试验应按照实际的吊顶板和墙面板组合类型实施。

6.4 如果复合夹芯板建筑体在实际应用中具有表面涂层或贴膜等附加装饰材料,那么这些附加的装饰材料也应在试样中予以体现。

7 试验房间设计和建造

7.1 本试验方法规定了以实际使用规模和实际使用结构,对绝热复合夹芯板组件进行评估的程序。评估应以复合夹芯板实际使用时的联接和固定方式进行。如果钢质支撑框架是建筑体结构的一部分,则此框架应包含在试件中一并进行试验;如果建筑体中的复合夹芯板属于自支撑型,则试件不应包含有支撑框架,但出于安全考虑,应在试件周围设置与试件不相连接的外部框架,达到安全防护的目的。

7.2 采用绝热复合夹芯板组件构建的试验房间应满足第6章的规定,应包含有相互成直角连接的四面墙体和一个屋顶。试验房间安装在刚性不燃材料地面上,应确保墙面之间、墙与地板之间、屋顶与墙面之间的连接方法与实际的使用情况相符。试验房间的示意图及内部空间尺寸见图1。

单位为毫米

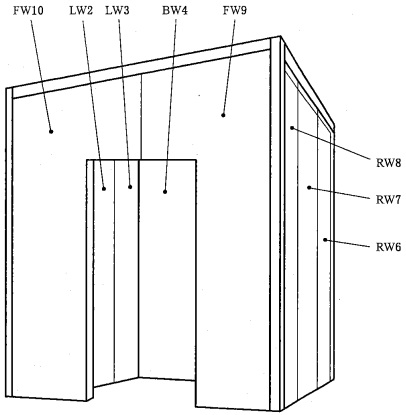

a)等角视图

图1 试样示意图


以上为标准部分内容,可点击下方链接下载标准原文:

下载地址:《GB/T 25206.1-2014 复合夹芯板建筑体燃烧性能试验 第1部分:小室法
