1 范围

      GB/T 5169的本部分给出了用于测定电工电子产品及其组件所用材料在非接触火焰源中起燃时的特征热通量（CHFI）的试验方法，给出了起燃时间和入射热通量之间的关系。本试验方法中所用试样取自成品或组件。

      本部分旨在供产品委员会根据IEC Guide 104和ISO/IEC Guide 51中规定的原则编写标准。

      产品委员会的任务之一就是在编写自己的标准时，凡适用之处都要使用本系列标准。除非有关标准特别提及或列出不适用，否则本部分的要求、试验方法或试验条件都适用。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      ISO 291 塑料 试样状态调节和试验的标准环境（Plastics-Standard atmospheres for conditioning and testing)

      ISO 293 塑料 热塑性塑料材料试样的压塑（Plastics-Compression moulding of test specimens of thermoplastic materials)

      ISO 294（所有部分）塑料 热塑性塑料材料注塑试样的制备（Plastics-Injection moulding oftest specimens of thermoplastic materials)

      ISO 295 塑料 热固性塑料试样的压塑（Plastics-Compression moulding of test specimens of thermosetting materials)

      ISO 13943：2008 消防安全 词汇（Fire safety-Vocabulary）

      ISO 14934-4：2014 着火试验 热通量计的校准 第4部分：着火试验中热通量计的使用导则(Fire tests-Calibration of heat flux meters-Part 4:Guidance on the use of heat flux meters in fire tests)

ISO/IEC Guide 51:1999 安全方面 标准中涉及安全内容的导则（Safety aspects-Guidelines fortheir inclusion in standards)

      IEC 60695-11-4 着火危险试验 第11-4部分：试验火焰 50W 火焰 装置和确认试验方法(Fire hazard testing-Part 11-4:Test flames-50W flame-Apparatus and confirmational test meth-od)

      IEC Guide 104 安全出版物的编写及基础安全出版物和多专业公用安全出版物的应用导则（Thepreparation of safety publications and the use of basic safety publications and group safety publica-tions)

3 术语和定义

      ISO 13943：2008 界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了ISO13943：2008中的某些术语和定义。

3.1

      平均起燃时间 average ignition time

      t_ig

      给定热通量下测量三次起燃时间的算术平均值。

3.2

      起燃特征热通量 characteristic heat flux for ignition；CHFI

      平均起燃时间大于120s，且为5kW/m²的倍数的最大入射热通量。

3.3

      无通风环境 draught-free environment

      试验结果不受局部气流显著影响的空间环境。

      注：定性示例，如：能使蜡烛火焰保持基本稳定的空间环境。定量示例，如：小规模着火试验中，有时指定的最大的空气流速0.1m/s或0.2m/s。

      ［ISO 13943：2008，定义4.70］

3.4

      热通量 heat flux

      单位面积单位时间释放、传输或接受的热量。

      注：其代表性单位为瓦特每平方米（W/m²）。

      ［ISO 13943：2008，定义4.173］

3.5

      起燃 ignition

      引起至少持续5s的有焰燃烧。

      注：法语中的“起燃”一词有着完全不同的含义（指机体燃烧的状态）。

3.6

      入射热通量 incident heat flux

      试样表面所接收的热通量。

      ［IEC 60695-4：2012，定义3.2.15］

4 试验原理

      使用5.3和5.4中描述的装置测量入射热通量。通过改变燃烧器管顶部和试样下表面之间的距离以及改变燃烧器气体流量来控制入射的热通量值（参见附录A）。根据入射热通量来测量试样起燃所需的时间。在不同的入射热通量值下进行试验，直到t大于120s时的最大热通量，将其定义为起燃特征热通量（CHFI）。试验的入射热通量值选取在30kW/m²～75kW/m²，且为5kW/m²的倍数。

5 仪器

5.1 试验布置

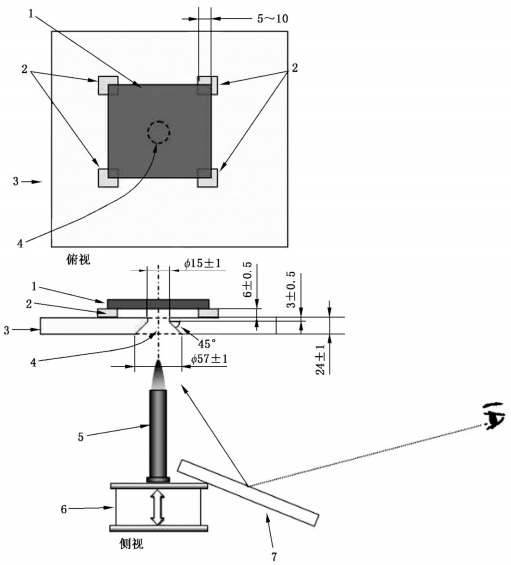

      试样和燃烧器的布置和位置如图1所示。试样和屏蔽板应水平安装。燃烧器管应垂直安装。试样的中心线、燃烧器管、热通量计的传感器和屏蔽板中的锥形孔均应垂直对齐。热通量计的传感器应水平放置在屏蔽板的上表面6mm处，其感测表面朝下。

单位为毫米

      说明：

      1——试样；

      2——试样支架；

      3——屏蔽板；

      4——锥形孔（顶部直径为15mm）；

      5——燃烧器管和试验火焰（内径为9.5mm）；

      6——燃烧器支架（可垂直调节）；

      7——镜子。

图1 试样和燃烧器的布置和位置

5.2 燃烧器和试验火焰

      实验室燃烧器应符合IEC 60695-11-4的要求。为获得试验所需的热通量值，火焰尺寸和气体流量将与IEC 60695-11-4中规定的不同。每次试验所用火焰应在整个试验过程中保持一致。

      注：ISO 10093将燃烧器描述为起燃源P/PF2（50 W）。

5.3 热通量计

      热通量计应采用水冷型（见ISO 14934-4：2014），用于确定施加到试样上的入射热通量。

      在测量入射热通量时，将热通量计放置在试样板的中心，热通量计不应带有任何带传感器的光学滤波器。
