1 范围

      GB/T 18380的本部分规定了在火焰条件下，单根绝缘细电线电缆或细光缆火焰垂直蔓延试验的设备。

      试验方法及推荐性能要求的资料性附录见GB/T 18380.22-2008。

2 规范性引用文件

      下列文件中的条款通过GB/T 18380的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。

      GB/T 16499-1996 编制电气安全标准的导则（eqv IEC Guide 104：1984）

      IEC 60695-4:1993 着火危险试验 第4部分：着火试验术语

3 术语和定义

      GB/T 18380的本部分使用下列术语和定义，这一定义取自 IEC 60695-4：1993。

3.1

      引燃源 ignition source

      引发燃烧的能源。

      ［IEC 60695-4：1993，定义2.76］

4 试验装置

4.1 试验装置的组成

      试验装置应由如下部分组成：

      a）一个金属罩（4.2）；

      b）一个引燃源（4.3）；

      c）一个合适的试验箱（4.4）。

4.2 金属罩

      金属罩的尺寸为高（1200±25）mm，宽（300±25）mm，深（450±25）mm，正面敞开，顶部和底部封闭。

4.3 引燃源

      引燃源应为符合图2要求的丙烷喷灯。

      注：如果喷灯不完全符合图2的要求，允许在喷灯上加一个连接套使喷口直径达到8mm。

      燃烧气应为纯度超过95％的技术级丙烷，当喷灯处于垂直位置，空气进口关闭的时候，喷灯产生光亮火焰。调整燃气流量使光亮火焰的总长度为（125±25）mm（见图3）。

4.4 试验箱

      金属罩和引燃源应被放置在一个合适的箱子里，试验期间不通风，但可配备能除去燃烧时释出有害气体的装置。试验箱温度应保持（23±10）℃。

      注1：如果要求所用的标准通风柜做到不通风，那么一定是配备了能单独控制的排气扇，并且处在“关闭”的情况。有些通风柜可能没有配备这样的装置。

      注2：如果使用通风柜在不通风的情况下做试验，推荐采取如下安全措施：

      a）关闭排气扇，封闭出口；

      b）拉下通风柜的前门，留下足以操作喷灯到位的一条缝隙；

      c）确保操作人员的安全；

      d）试验期间不要移动通风柜的门；

      e）试验结束时，在打开门之前应充分排空通风柜。

尺寸单位为毫米

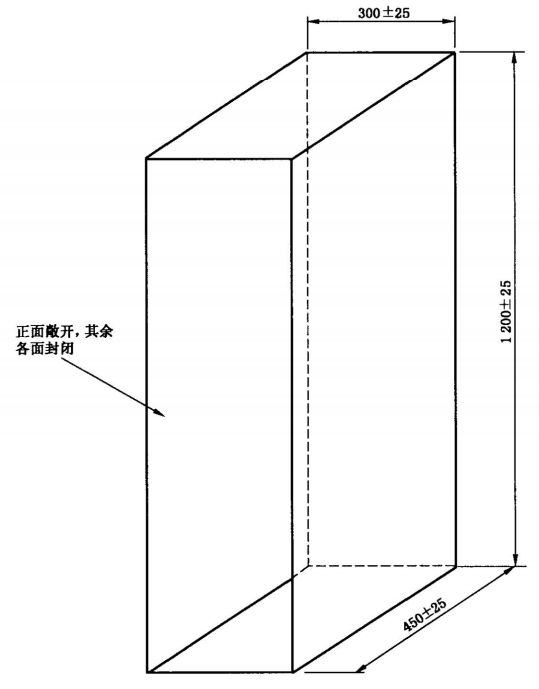

图1 试验设备-金属罩

尺寸单位为毫米

      允差：±5％

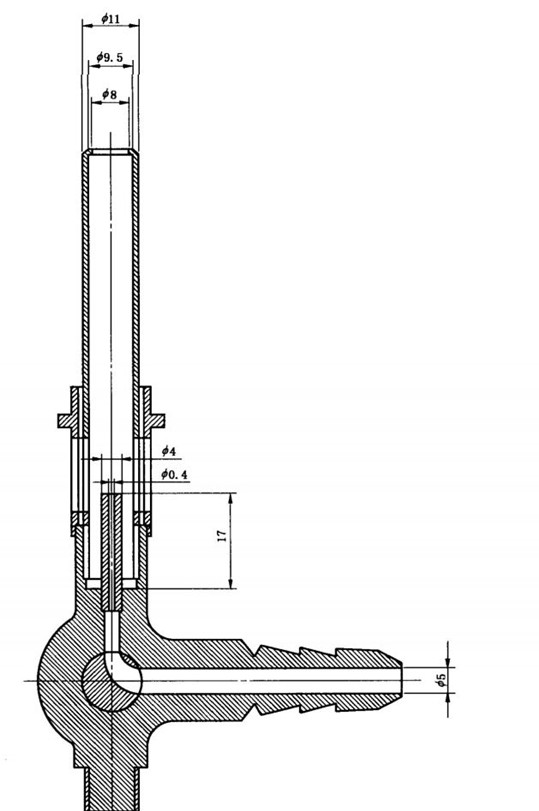

图2 丙烷喷灯（扩散型火焰）
