GB/T 12731-2014 阻燃V带

  • 发表时间:2022-11-17
  • 来源:共立消防
  • 人气:

1 范围

      本标准规定了阻燃V带的结构、型号和标记、要求、试验方法、检验规则、标志、标签、包装、运输和贮存。

      本标准适用于矿井等要求阻燃和抗静电场合下的V带。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

      GB 338 工业用甲醇

      GB/T 394.1 工业酒精

      GB/T 3686 V带拉伸强度和伸长率试验方法

      GB/T 3688 V带线绳粘合强度试验方法

      GB/T 10715 带传动 多楔带、联组V带及包括宽V带、六角带在内的单根V带 抗静电带的导电性:要求和试验方法(GB/T 10715-2002,ISO 1813:1998,MOD)

      GB/T 11544 带传动 普通V带和窄V带 尺寸(基准宽度制)(GB/T 11544-2012,ISO 4184:1992,MOD)

      GB/T 11545 带传动 汽车工业用V带 疲劳试验(GB/T 11545-2008,ISO 5287:2003,MOD)

      GB/T 13352 带传动 汽车工业用V带及其带轮尺寸(GB/T 13352-2008,ISO 2790:2004,MOD)

      GB/T 14562 V带疲劳试验方法 有扭矩法

      HG/T 3864 V带的层间粘合强度试验方法

      MT 182 酒精喷灯燃烧器的结构与技术要求

3 结构

3.1 阻燃V带按其截面形状分为阻燃普通V带、阻燃窄V带;按结构分为包边式阻燃V带和切边式阻燃V带,其中,切边式阻燃V带分为普通切边阻燃V带、有齿切边阻燃V带和底胶夹布切边阻燃V带。

3.2 阻燃V带由包布、顶布、顶胶、缓冲胶、抗拉体、底胶夹布、底布等组成(见图1)。

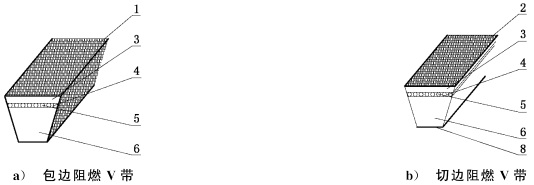

图1 阻燃V带结构示意图


        说明:

      1——包布;

      2——顶布;

      3——顶胶;

      4——缓冲胶;

      5——抗拉体;

      6——底胶;

      7——底胶夹布;

      8——底布。

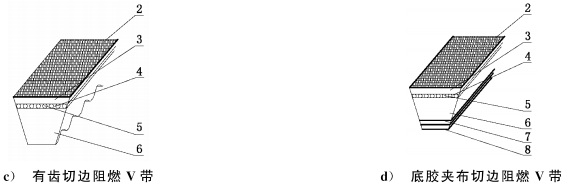

图1(续)

4 型号和标记

4.1 型号

      阻燃普通V带型号分为Z、A、B、C、D、E六种,有齿阻燃普通V带以ZX、AX、BX、CX、DX、EX表示。

      阻燃窄V带型号分为SPZ、SPA、SPB、SPC、9N、15N、25N七种,有齿阻燃窄V带以XPZ、XPA、XPB、XPC、9NX、15NX、25NX表示。

      阻燃汽车V带型号分为AV10、AV13、AV15、AV17、AV22五种,有齿阻燃汽车V带以AVX10、AVX13、AVX15、AVX17、AVX22表示。

4.2 标记

      阻燃V带的标记示例。以符合GB12731,阻燃,A型,基准长度为1400mm的阻燃普通V带为例,其标记为:

      示例:

      标记中各要素的含义如下:

      FR——阻燃V带标志;

      A——型号:

      1400——基准长度为1400mm。

5 要求

5.1 外观质量

      阻燃V带的外观质量应符合表1的规定。

表1 阻燃V带外观质量要求

类型

缺陷名称

要求

阻燃普通V带

阻燃包边普通V带

带角包布破损

外包布每边累计长度不应超过带长的30%(内包布不应有)

鼓包

不应有

包布搭缝脱开

带身压扁

海绵状

飞边

顶面单侧飞边不应超过0.5mm

阻燃切边普通V带

鼓包

不应有

带偏、开裂

海绵状

阻燃窄V带

阻燃包边窄V带

工作面凸起

SPZ、9N型不应有;SPA、SPB、15N型此缺陷高度不应超过0.5mm;SPC、25N型应高度不应超过1mm

包布破损

SPZ、9N型不应有;SPA、SPB、15N、SPC、25N型外包布破损总长度不应超过带长的25%,内包布不应有

包布搭缝脱开

SPZ、9N型不应有;SPA、SPB、15N、SPC、25N型此缺陷只允许有一处不应超过30mm长和3mm宽

海面状

不应有

飞边

顶面单侧飞边不应超过0.5mm

阻燃切边窄V带

鼓包

不应有

带偏、开裂

角度不对称

海绵状

阻燃汽车V带

飞边

包边V带顶面单侧飞边不应超过0.5mm

鼓包

不应有

扭曲

开裂

切边V带两侧面及顶面切割重边、分层,顶布接缝脱开、线绳明显弯曲

不应有

5.2 尺寸

      阻燃普通V带和阻燃窄V带的基准长度极限偏差、露出高度、中心距变化量、配组差按GB/T 11544的规定。阻燃汽车V带的有效长度极限偏差、露出高度、中心距变化量按GB/T 13352的规定。



以上为标准部分内容,可点击下方链接下载标准原文:

下载地址:《GB/T 12731-2014 阻燃V带
