GB/T 21352-2022 地下矿井用钢丝绳芯阻燃输送带

  • 发表时间:2022-11-16
  • 来源:共立消防
  • 人气:

1 范围

      本文件规定了地下矿井用钢丝绳芯阻燃输送带(简称带)的结构、标记、技术要求、试验方法、检验、标志、包装、贮存和运输。

      本文件适用于地下矿井使用的钢丝绳芯阻燃输送带。

2 规范性引用文件

      下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

      GB/T 528 硫化橡胶或热塑性橡胶 拉伸应力应变性能的测定

      GB/T 3512 硫化橡胶或热塑性橡胶 热空气加速老化和耐热试验

      GB/T 3684 输送带 导电性 规范和试验方法

      GB/T 3685 输送带 实验室规模的燃烧特性 试验方法

      GB/T 5752 输送带 标志

      GB/T 5753 钢丝绳芯输送带 总厚度和覆盖层厚度的测定方法

      GB/T 5754.2 钢丝绳芯输送带 纵向拉伸试验 第2部分:拉伸强度的测定

      GB/T 5755 钢丝绳芯输送带 绳与包覆胶粘合试验 原始状态下和热老化后试验

      GB/T 5756 输送带术语及其定义

      GB/T 7986-2013 输送带 滚筒摩擦试验

      GB/T 9770 普通用途钢丝绳芯输送带

      GB/T 9867-2008 硫化橡胶或热塑性橡胶耐磨性能的测定(旋转辊筒式磨耗机法)

      GB/T 17044 钢丝绳芯输送带 覆盖层与带芯层粘合强度试验

      GB/T 33514 钢丝绳芯输送带 钢丝绳横向和垂直位移的测定

      GB/T 39813 输送带 贮存和搬运指南

      GB/T 39817 输送带 丙烷燃烧器中规模可燃性试验方法

      HG/T 2410 输送带 取样

      ISO 20238:2018 输送带 滚筒摩擦试验(Conveyor belts-Drum friction testing)

3 术语和定义

      GB/T 5756界定的以及下列术语和定义适用于本文件。

3.1

      有焰燃烧 afterflame

      火源撤离后持续存在火焰的燃烧。

3.2

      无焰燃烧 glowing

      因热而发光的燃烧(无火焰)。

3.3

      拉断强度 breaking strength

      带的纵向拉伸试验中,试样最大拉断力与试样宽度的比值。

      注:拉断强度的单位为牛顿每毫米(N/mm)。

4 结构

4.1 产品结构

4.1.1 标准型带

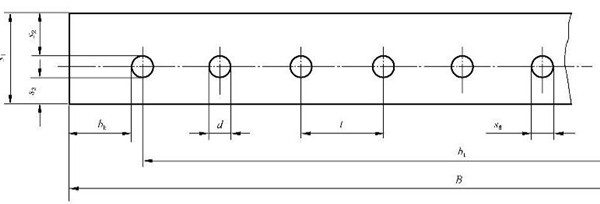

      标准型带由上、下覆盖层和带芯层构成,如图1所示。


      标引序号说明:

      B——带的宽度:

      bt——两端钢丝绳之间的中心距离;

      bk——边胶宽度;

      d——钢丝绳直径:

      s1——带的总厚度;

      s2——上覆盖层厚度;

      s3——下覆盖层厚度;

      s6——带芯层厚度(s6=d);

      t——钢丝绳间距。

图1 标准型带的横截面结构示意图

4.1.2 具有横向增强体带

      具有横向增强体带分为具有缓冲层带和具有横向件带。

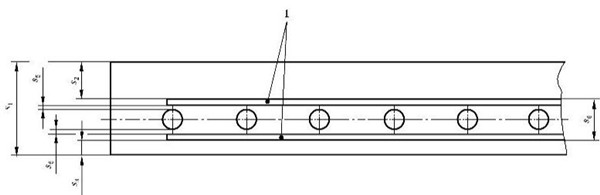

      具有缓冲层带的横截面结构如图2所示,具有横向件带的横截面结构如图3所示。


      单位为毫米

      标引序号说明:

      1——缓冲层;

      s1——带的总厚度;

      s2——上覆盖层厚度;

      s3——下覆盖层厚度;

      s4——缓冲层到纵向钢丝绳的距离;

      s6——带芯层厚度(s6=d)。

图2 具有缓冲层带的横截面结构示意图


      单位为毫米

      标引序号说明:

      1——横向件;

      s1——带的总厚度:

      s2——上覆盖层厚度;

      s3——下覆盖层厚度:

      s5——横向件到纵向钢丝绳的距离:

      s6——带芯层厚度(s6=d)。

图3 具有横向件带的横截面结构示意图

4.2 带型结构

      带型系列见表1。


以上为标准部分内容,可点击下方链接下载标准原文:

下载地址:《GB/T 21352-2022 地下矿井用钢丝绳芯阻燃输送带
