GB/T 10280-2008 林业机械 便携式风力灭火机

  • 发表时间:2022-11-14
  • 来源:共立消防
  • 人气:

1 范围

      本标准规定了便携式风力灭火机的术语和定义、型号编制方法、技术要求、试验方法、检验规则、标志、标签、使用说明书及包装、运输与贮存等内容。

      本标准适用于以小型汽油机为动力的便携式风力灭火机。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

      GB/T 191 包装储运图示标志(GB/T 191-2008,ISO 780:1997,MOD)

      GB 4351.1 手提式灭火器 第1部分:性能和结构要求(GB 4351.1-2005,ISO 7165:1999,NEQ)

      GB/T 6072.3 往复式内燃机性能 第3部分:试验测量(GB/T 6072.3-2003,ISO 3046-3:1989,IDT)

      GB/T 6388 运输包装收发货标志

      GB/T 9480 农林拖拉机和机械、草坪和园艺动力机械 使用说明书编写规则(GB/T 9480-2001,ISO 3600:1996,EQV)

      GB 10282 林业机械 便携式风力灭火机 使用安全规程

      GB/T 10283 林业机械 便携式风力灭火机 手把振动的测定

      GB/T 10284 林业机械 便携式风力灭火机 噪声的测定

      GB 10395.1 农林拖拉机和机械 安全技术要求 第1部分:总则(GB 10395.1-2001,ISO 4254-1:1989,EQV)

      GB/T 13264 不合格品率的小批计数抽样检查程序及抽样表

      GB/T 13384 机电产品包装通用技术条件

      JB/T 5135.3 通用小型汽油机 技术条件

      JB/T 10563 一般用途离心通风机技术条件

3 术语和定义

      下列术语和定义适用于本标准。

3.1

      便携式风力灭火机 portable pneumatic fire extinguisher

      单人携带并操作,由小型汽油机驱动风机,从喷射筒口喷出的风量和风速能满足扑灭A类火灾中的低强度森林地表火的灭火机具。

      注:A类火灾的定义见GB4351.1。

3.2

      低强度火 low-intensity fire

      火焰高度小于1.5m、火强度小于3140kJ/m的火。

3.3

      整备质量 machine mass

      风力灭火机进入工作状态时的全部质量。

3.4

      灭火临界风速 critical wind speed for fire-fighting

      用风力可以灭火的最低风速。

3.5

      出口风量 exit wind quantity

      喷射筒出口处的风量。

3.6

      有效风力灭火距离 efficient distance for pneumatic fire extinguisher

      所测灭火临界风速点到喷射筒出口的水平直线距离。

4 型号编制方法

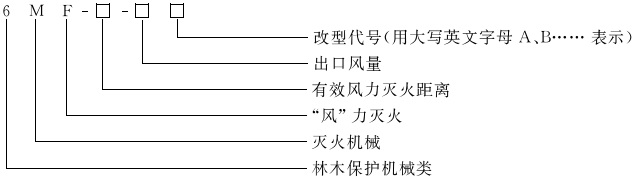

4.1 型号组成:


4.2 风力灭火机的主参数用有效风力灭火距离和出口风量表示。有效风力灭火距离(单位为cm)取前两位有效数字;出口风量(单位为m3/s)取小数点后两位有效数字。

4.3 示例:6MF-16-41A(“16”表示有效风力灭火距离为160cm~169cm;“41”表示出口风量为0.41m3/s)。

5 技术要求

5.1 汽油机

5.1.1 风力灭火机配用的汽油机应符合JB/T5135.3的规定,其实测功率应不小于标定功率。

5.1.2 风力灭火机实测转速应不小于标定转速。

5.2 风机

5.2.1 风机蜗壳内表面应平整光滑,不允许有瘪坑、裂纹等缺陷。

5.2.2 叶轮配重应整齐、牢固、可靠,配重或去重后不允许有毛刺,用金属棒轻敲轮缘不允许有异声。

5.2.3 叶轮应逐个进行静平衡试验,其不平衡量应不大于叶轮许用不平衡量。

5.2.4 叶轮应进行超转速性能试验,试验后叶轮不应有变形、裂痕、损坏和松动。

5.2.5 风机其他要求应符合JB/T 10563。

5.3 整机性能

5.3.1 在标定转速下安全有效风力灭火距离应不小于150cm。

5.3.2 在标定转速下灭火临界风速点的风速值为22m/s。

5.3.3 在标定转速下出口风量应不小于0.40m3/s。

5.3.4 从风机轴心到喷射筒出口的距离应不大于1m,其中背负风力灭火机应不大于1.5m。

5.3.5 在标定转速下做翻转试验,均应正常工作。

5.3.6 耐久性试验应不少于120h,试验后不应有变形、裂痕和损坏。

5.3.7 在环境温度为-10℃~+55℃时应能正常工作。

5.3.8 起动时间不应超过30s。

5.3.9 一次加油连续工作时间不应少于25min。

5.3.10 灭火机整备质量应不大于10kg,其中背负风力灭火机应不大于15kg。

5.4 装配质量

5.4.1 零部件(包括外购件、外协件)须经检查合格后方可装

5.4.2 整机装配应正确、完整,运动件应转动灵活,无干涉、阻滞等异常现象。

5.5 外观质量

5.5.1 塑料零件表面应光滑,无裂痕和缩孔等缺陷。

5.5.2 冲压件应完整,无裂纹和毛刺。

5.5.3 铸件应无缩孔、疏松和变形等缺陷。

5.5.4 焊接件焊缝应平整,无烧穿、裂痕和漏焊等缺陷。

5.5.5 镀件镀层应均匀,附着牢固,表面平整。

5.6 安全

5.6.1 在标定转速下各部件联接和密封应牢固可靠,工作中不漏电、漏油。

5.6.2 除消声器安装在灭火机前面的情形外,安装于其他位置的消声器应具有保护罩,操作者可能接触到的汽缸保护罩的温度不应对操作者构成危害。

5.6.3 标定转速下,按GB/T10284的规定测出的风力灭火机操作者耳旁噪声A计权声压级值应不大于105 dB(A)。

5.6.4 标定转速下,按GB/T10283的规定测出的风力灭火机手把处的振动加速度应不大于30m/s2。

5.6.5 背带应牢靠,在使用过程中不应有松动及脱落,背带应防火耐高温。

5.6.6 风机进风口处安装防护网,防护网应符合GB10395.1的规定。

5.7 连续运转可靠性

在标定转速下连续运转首次出现故障的时间应大于5h,5h后转速下降不应超过标定转速的5%。二次起动后应正常工作。

6 试验方法

6.1 试验条件

      燃油、润滑油应符合JB/T 5135.3的要求,试验在常温常压下进行。

6.2 试验用仪器

      试验用仪器应在检定的有效期内,在试验前应进行检查和校准。

      a)U形管液柱压力计:管内径6mm~10mm,最小刻度1mm,精度±0.4%;

      b)毕托管:外径不大于8mm;

      c) 转速表或测速仪:精度±0.5%;

      d) 扭矩仪或测功机用指针秤:精度±1.5%;

      e)测功机:测功机精度±1.0%;

      f) 温度计:最小刻度0.5℃,精度±1.0%;

      g)气压计:最小刻度10Pa,精度±1.0%;

      h)干湿度计:最小刻度0.5℃,精度±1.0%;

      i) 风速仪:最小刻度0.2m/s,精度±1.0%;

      j)尺:精度±1.0mm/m;

      k)台秤:精度±0.1kg。


以上为标准部分内容,可点击下方链接下载标准原文:

下载地址:《GB/T 10280-2008 林业机械 便携式风力灭火机
