GB 16668-2010 干粉灭火系统及部件通用技术条件

  • 发表时间:2022-11-13
  • 来源:共立消防
  • 人气:

1 范围

      本标准规定了干粉灭火系统及部件的术语和定义、分类、型号编制、要求、试验方法、检验规则和使用说明书编写要求等。

      本标准适用于固定式和半固定式干粉灭火系统(含柜式干粉灭火装置)。

      本标准适用于ABC干粉灭火系统和BC干粉灭火系统,D类干粉灭火系统可参照采用。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

      GB 150 钢制压力容器

      GB 4066.1 干粉灭火剂 第1部分:BC干粉灭火剂(GB 4066.1-2004,ISO 7202:1987,NEQ)

      GB 4066.2 干粉灭火剂 第2部分:ABC干粉灭火剂(GB 4066.2-2004,ISO 7202:1987,NEQ)

      GB 5099 钢质无缝气瓶(GB 5099-1994,neq ISO 4705:1983)

      GB 5100 钢质焊接气瓶(GB 5100-1994,neq ISO 4706:1987)

      GB/T 9969 工业产品使用说明书 总则

      GB 19156 消防炮通用技术条件(GB 19156-2003,DIN 14366:1984,NEQ)

      GB 25200 干粉枪

      GA 61 固定灭火系统驱动、控制装置通用技术条件

      GA 578 超细干粉灭火剂

      JB/T 9273 电接点压力表

      TSG R0004 固定式压力容器安全技术监察规程

3 术语和定义

      下列术语和定义适用于本标准。

3.1

      干粉灭火系统 powder extinguishing systems

      由干粉贮存容器,驱动组件,输送管道,喷放组件,探测、控制器件等组成的灭火系统。

3.2

      固定式干粉灭火系统 fixed powder extinguishing systems

      系统组件全部固定安装的干粉灭火系统。

3.3

      半固定式干粉灭火系统 semi-fixed powder extinguishing systems

      系统组件中部分可以移动的干粉灭火系统。

3.4

      贮气瓶型干粉灭火系统 expellant gas storage cylinder type powder extinguishing systems

      通过贮存在贮气瓶内的驱动气体驱动干粉灭火剂喷放的干粉灭火系统

3.5

      贮压型干粉灭火系统 pressure storage type powder extinguishing systems

      干粉灭火剂与驱动气体贮存在同一容器内,通过驱动气体驱动干粉灭火剂喷放的干粉灭火系统。

3.6

      燃气驱动型干粉灭火系统 pyrotechnics type powder extinguishing systems

      通过燃气发生器内固体燃料燃烧产生的气体驱动干粉灭火剂喷放的干粉灭火系统。

3.7

      柜式干粉灭火装置 cabinet type powder extinguishing equipment

      集干粉贮存容器,驱动组件,干粉喷放组件和探测、控制器件于一体的柜体式灭火装置。

3.8

      系统最大工作压力 system maximum working pressure

      贮压型干粉灭火系统最大工作压力是指具有额定充装量的干粉贮存容器,在环境温度等于工作温度上限时干粉贮存容器内部的平衡压力。

      贮气瓶型干粉灭火系统最大工作压力是指在系统正常动作状况下,减压阀出口的最大压力。

      燃气驱动型干粉灭火系统最大工作压力是指燃气发生器动作过程中干粉贮存容器内达到的最大压力。

3.9

      增压时间 pressurization time

      干粉贮存容器中,从干粉受驱动开始至干粉贮存容器内达到设定压力的时间。

3.10

      有效喷射时间 discharging time

      从喷放器喷出干粉灭火剂至干粉灭火剂喷放结束的时间。

3.11

      充装量 filling quantity

      干粉贮存容器中,干粉灭火剂质量与干粉贮存容器容积之比,单位为千克每升(kg/L)。

3.12

      驱动气瓶组 expellant gas cylinder assemblies

      贮气瓶型干粉灭火系统中用来贮存驱动干粉灭火剂气体的瓶组。

3.13

      启动气瓶组 pilot gas container assemblies

      用来贮存启动容器阀、选择阀等组件的启动气体的瓶组。

3.14

      干粉剩余率 residual powder ratio

      系统喷放结束后,干粉贮存容器内剩余干粉灭火剂质量与初始充装干粉灭火剂质量比值的百分数。

4 分类

4.1 干粉灭火系统按干粉的驱动方式可分为:

      a)贮气瓶型干粉灭火系统;

      b)贮压型干粉灭火系统;

      c)燃气驱动型干粉灭火系统。

4.2 干粉灭火系统按充装灭火剂的种类可分为:

      a)BC干粉灭火系统;

      b)ABC干粉灭火系统。

4.3 干粉灭火系统按充装灭火剂的粒径可分为:

      a)普通干粉灭火系统;

      b)超细干粉灭火系统。

4.4 干粉灭火系统按安装方式分为:

      a)固定式干粉灭火系统;

      b)半固定式干粉灭火系统。

5 型号编制

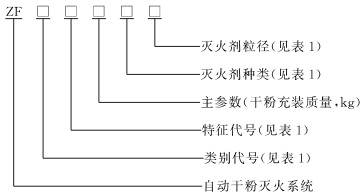

      型号编制方法如下:


表1 型式代号

型式

类别代号

特征代号

灭火剂种类

灭火剂粒径

柜式干粉灭火装置

其他

贮气瓶型

贮压型

燃气

驱动型

BC类

ABC类

普通

超细

代号

G

不标注

P

Y

R

不标注

A

不标注

C

      示例:

      ZFP150A表示贮气瓶型普通干粉灭火系统,充装ABC干粉灭火剂质量150kg。

      ZFGY50C表示柜式贮压型超细干粉灭火装置,充装BC干粉灭火剂质量50kg。

6 要求

6.1 工作环境要求

6.1.1 工作环境温度范围

6.1.1.1 采用氮气作为驱动气体的系统(装置):-20℃~+50℃。

6.1.1.2 采用二氧化碳作为驱动气体的系统(装置):0℃~+50℃。

6.1.1.3 采用其他惰性气体作为驱动气体的系统(装置):-20℃~+50℃。

6.1.1.4 燃气驱动型干粉灭火系统(装置):-20℃~+50℃。

6.1.2 工作环境相对湿度

      环境温度为40℃时的工作环境相对湿度不大于95%。

6.1.3 其他要求

      当工作环境温度范围和相对湿度超出上述范围时,应在系统明显处标出,下述相关试验要求和试验方法也应按此范围作相应调整。

6.2 系统要求

6.2.1 外观质量

      按7.36规定的方法进行检查,外观应满足下列要求:



以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
