1 范围

      本标准规定了以汽油机为动力的便携式风力灭火机（以下简称灭火机）振动的测定方法。

      本标准适用于林业机械便携式风力灭火机振动的测定，也适用于林业机械便携式风力喷水灭火机的振动的测定。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB/T 14790.2-2014 机械振动 人体暴露于手传振动的测量与评价 第2部分：工作场所测量实用指南

      GB/T 20485（所有部分）振动与冲击传感器校准方法

      GB/T 23716 人对振动的响应 测量仪器

3 测定参数

3.1 手持式灭火机

      两个手把上三个互相垂直方向上的计权加速度α_hwr、α_lwy、α_hwe。

      两个手把上各自的总加速度值α_nw（α_w是计权加速度α_hwr、α_hwy、α_1w平方和的方根值，下同）。

3.2 背负式灭火机

      手把和背垫上各测点三个互相垂直方向上的计权加速度α_hwr、α_hwy、α_hwe。

      手把和背垫上的各自的总加速度值α_hw。

4 测量仪器

4.1 要求

      振动测试系统应符合GB/T 23716的规定。

4.2 加速度计

      测定一个位置的加速度计的总质量（包括支座，不包括电缆）应不大于25g，详见GB/T 14790.2-2014中6.1.5。

      注：加速度计是将振动转换为电信号的传感器。可采用三维坐标的加速度计，在x、y、z坐标方向同时进行测量。

4.3 转速计

      转速计的精度应不超过±1.0％。在试验期间，转速计及其安装不应影响机器的操作。

5 测量方法

5.1 灭火机

      供测定用的机器应是配有生产厂家提供的标准配件的新机器，燃油箱和机油箱应至少装有半箱油。按照生产厂家的推荐，在试验前应按说明书要求对机器进行试运转，并预热发动机不低于5min。若装有化油器，则应按照使用说明书规定的方法调整化油器。

5.2 操作者

      由于操作者可能会影响对机器的振动测定，应让经过培训能正确使用机器的人员来操作。

5.3 仪器校准

      加速度计应按GB/T 20485的规定进行校准。

      在测试前后均应对测试系统（包括加速度计）采用能在给定频率下产生确定加速度的校准器进行检查校核。现场检查应按GB/T 23716的规定进行。

5.4 测定工况

      以标定转速运转工况测定机器的振动。

5.5 手持式灭火机振动的测量

5.5.1 加速度计的安装

5.5.1.1 加速度计应按照GB/T 14790.2采用紧固装置可靠地固定在手把上。对于装有弹性减振层（例如橡胶垫）的手把，加速度计的安装应参照GB/T 14790.2-2014中6.1.4.2进行，或者按照以下要求之一进行：

      ——除去与加速度计相连接部位的弹性减振材料；

      ——安装加速度计时，将弹性减振材料用力压紧至无弹力。

      加速度计的配件安装应按GB/T 14790.2-2014中D．2.2及D．2.3的规定进行。

5.5.1.2 在不影响正常握持手把的前提下，加速度计的安装位置应靠近操作者的手部。加速度计的安装位置和测量方向见图1。

      如果图1中的尺寸20mm不能保证，加速度计应置于手把握持部位的前端。

      如果图1中的尺寸25mm不能保证，加速度计应置于手把握持部位的右侧。

      单位为毫米

      说明：

      1-加速度计。

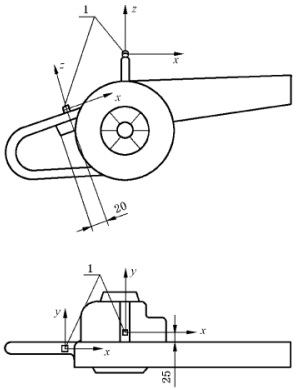

图1 手持式灭火机手把振动测定时加速度计安装位置和测量方向

5.5.2 固定和测量

      测量时，握持方式应便于长时间操作机器。除用背带吊挂的机器外，测量过程中握持机器时应使操作者身体与手持式机器无接触。对于配有背带的灭火机，用背带将灭火机侧挂在操作者身上，并用双手握住前、后手把，如图2所示。对于没有配背带的灭火机，仍按该姿态操作。操作者正常操作机器，在机器两个手把握持部位同时测量x、y、三个矢量方向振动的计权加速度。

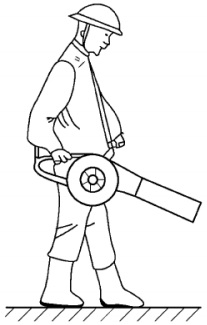

图2 手持式灭火机的操作
