1 范围

      本标准规定了室外消火栓的术语和定义、产品分类、技术要求、试验方法、检验规则、标志和包装。

      本标准适用于消防给水管道中的各种室外消火栓（以下简称消火栓）及其附件。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB/T 197 普通螺纹 公差

      GB/T 230.1 金属材料 洛氏硬度试验 第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）

      GB/T 699 优质碳素结构钢

      GB/T 1173 铸造铝合金

      GB/T 1176 铸造铜合金技术条件

      GB/T 1348 球墨铸铁件

      GB/T 1804 一般公差 未注公差的线性和角度尺寸的公差

      GB/T 7307 55°非密封管螺纹

      GB/T 9439 灰铸铁件

      GB 12514.1 消防接口 第1部分：消防接口通用技术条件

      GB 12514.2 消防接口 第2部分：内扣式消防接口型式和基本参数

3 术语和定义

      下列术语和定义适用于本文件。

3.1

      地上消火栓 post fire hydrant

      与供水管路连接，由阀、出水口和栓体等组成，且阀、出水口以及部分壳体露出地面的消防供水（或泡沫混合液）装置。

3.2

      地下消火栓 flush fire hydrant

      与供水管路连接，由阀、出水口和栓体等组成，且安装在地下的消防供水（或泡沫混合液）装置。

3.3

      防撞型地上消火栓 crashworthy post fire hydrant

      受撞击后，只有某一部件断裂而栓体和阀体不损坏，且保证水不泄漏的一种地上消火栓。

3.4

      减压稳压型消火栓 pressure reducing-stabilized fire hydrant

      能将规定范围内的进水口压力减至某一出水口压力，并使出水口压力自动保持稳定的消火栓。

3.5

      折叠式消火栓 folding fire hydrant

      一种平时以折叠或升缩形式安装于地面以下，使用时能移升至地面以上的消火栓。

3.6

      消火栓连接器 fire hydrant coupling

      一种能与地下消火栓快速连接，并使出水口移升到地面以上的消防供水器具。

3.7

      消火栓扳手 fire hydrant wrench

      一种能控制消火栓开、关的工具。

4 产品分类

4.1 型式和规格

4.1.1 消火栓按其安装场合可分为地上式、地下式和折叠式。

4.1.2 消火栓按其进水口连接形式可分为法兰式和承插式。

4.1.3 消火栓按其用途分为普通型和特殊型，特殊型分为泡沫型、防撞型、调压型、减压稳压型等。

4.1.4 消火栓按其进水口的公称通径可分为100mm和150mm两种。

4.1.5 消火栓的公称压力可分为1.0MPa和1.6MPa两种，其中承插式的消火栓为1.0MPa、法兰式的消火栓为1.6MPa。

4.2 型号编制

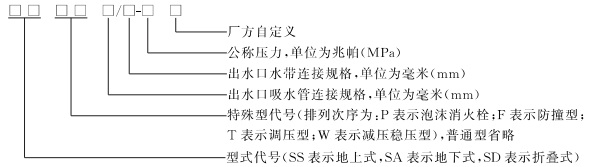

      消火栓型号编制方法如下所示：

      示例1：公称通径为100mm、公称压力为1.6MPa、吸水管连接口为100mm、水带连接口为65mm的地下消火栓，其型号表示为：SA 100/65-1.6。

      示例2：公称通径为150mm、公称压力为1.6MPa、吸水管连接口为150mm、水带连接口为80mm的防撞型地上消火栓，其型号表示为：SSF 150/80-1.6。

      示例3：公称通径为100mm、公称压力为1.6MPa、吸水管连接口为100mm、水带连接口为65mm的防撞减压稳压型地上消火栓，其型号表示为：SSFW 100/65-1.6。

      示例4：公称通径为100mm、公称压力为1.6MPa、吸水管连接口为100mm、水带连接口为65mm的地上泡沫消火栓，其型号表示为：SSP 100/65-1.6。

5 技术要求

5.1 结构

      消火栓的结构设计应保证消火栓在使用时的内部最小流通面积不小于公称通径面积的85％。

5.2 材料

5.2.1 消火栓的栓体、阀体、法兰接管、弯管应用符合GB/T 9439规定的灰铸铁HT200或力学性能不低于HT200的其他金属材料制造。防撞型消火栓的栓体应用符合GB/T 9439规定的灰铸铁 HT250或力学性能不低于HT250的其他金属材料制造。

5.2.2 消火栓的阀座、阀杆螺母应用符合GB/T 1176规定铸造铜合金ZCuZn38或力学性能不低于ZCuZn38的其他金属材料制造。

5.2.3 消火栓的阀杆应用低碳钢制成，表面应镀铬或采用性能不低于镀铬的其他表面处理方法。

5.2.4 消火栓的水带连接口和吸水管连接口应使用力学性能不低于HPb59的铅黄铜或不锈钢。

5.2.5 泡沫消火栓阀杆的导管和连接销应用不锈钢制造。

5.3 外观质量

5.3.1 消火栓的铸铁件表面应光滑，涂防锈漆后上部外露部分应涂红色漆，其色泽应光滑均匀、无龟裂、划伤和碰伤；消火栓的内表面应涂防锈漆或采用其他防腐处理。

5.3.2 消火栓的铸铜件表面应无明显的砂眼、气孔、裂纹等缺陷。

5.4 螺纹

      消火栓管螺纹的基本尺寸和公差应符合GB/T 7307的规定。普通螺纹的公差应符合GB/T 197中内螺纹7H级、外螺纹8g级的要求。螺纹应无缺牙，表面应光洁。

5.5 开启高度

      除调压型消火栓外，进水口公称通径为100mm的消火栓开启高度应大于50mm，进水口公称通径为150mm的消火栓开启高度应大于55mm。

5.6 进水口连接尺寸

5.6.1 法兰式消火栓的法兰连接尺寸应符合图1和表1的规定。

图1 法兰式消火栓法兰连接尺寸
