1 范围

      本标准规定了煤矿用支架式电钻（以下简称电钻）的术语和定义、型号和基本性能参数、技术要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存。

      本标准适用于煤矿煤层、岩层等条件钻进作业的电动回转钻机与回转振动钻机。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB/T 1032-2005 三相异步电机试验方法

      GB/T 2423.4 电工电子产品基本环境试验规程 试验Db：交变湿热试验方法

      GB 3836.1-2000 爆炸性气体环境用电气设备 第1部分：通用要求（eqv IEC60079-0:1998）

      GB 3836.2-2000 爆炸性气体环境用电气设备 第2部分：隔爆型“d”（eqv IEC60079-1:1990）

      GB 3836.3-2000 爆炸性气体环境用电气设备 第3部分：增安型“e”（eqv IEC60079-7:1990）

      GB/T 4942.1-2006 旋转电机整体结构的防护等级(IP代码) 分级（IEC 60034-5:2000，IDT）

      GB/T 5898 凿岩机械与气动工具 噪声测量方法 工程法

      GB 9969.1 工业产品使用说明书总则

      GB/T 10111 利用随机数骰子进行随机抽样的方法

      GB/T 13813 煤矿用金属材料摩擦火花安全性试验方法和判定规则

      AQ 1043 矿用产品安全标志标识

      MT 113 煤矿井下用聚合物制品阻燃抗静电性通用试验方法和判定规则

      MT/T 154.1 煤矿机电产品型号的编制导则和管理办法

      MT 818.8 煤矿用阻燃电缆 第1单元：煤矿用移动类阻燃软电缆 第八部分：额定电压0.3/0.5kV煤矿用电钻电缆

3 术语和定义

      下列术语和定义适用于本标准。

3.1

      支架式电钻 electric support rotary drill

      导轨式、支腿式、架柱式、架座式等非人工架持进行钻孔作业的电动钻机的统称。

3.2

      岩石电钻 electric rotary rock drill

      电动岩石钻 electric rotary rock drill

      采用链条、钢丝绳、丝杠等机械方式推进的导轨式电动钻机。

3.3

      架柱式电钻 electric column-mounted rotary drill

      钻机的导轨安装在以巷道顶板、底板或两帮为支撑点的单、双立柱或框架上的电动钻机。

3.4

      架座式电钻 electric shelf rotary drill

      以钢结构或钢管铰接结构构成的重型架座或重型支架等为架持、推进机构的电动钻机。

      注：架座式电钻工作中的反推力由架座本身承受。

4 型号和基本性能参数

4.1 电钻型号编制方法

4.1.1 岩石电钻

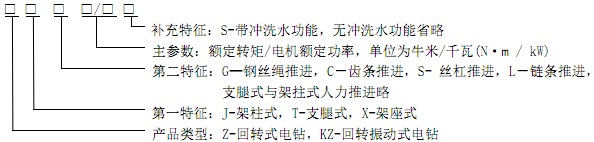

4.1.2 除岩石电钻外的支架式电钻

4.2 型号编制方法中，主参数的额定转矩值应以5的倍数定制，电机额定功率值取一位小数。

4.3 电钻的基本性能参数项目见表1。

表1 基本性能参数

表1（续）

5 技术要求

5.1 基本要求

5.1.1 电钻应符合本标准并应按照规定程序批准的图样及技术文件制造，相同零件应具有互换性。

5.1.2 电钻的外购件、外协件应具有产品合格证或检验合格文件。

5.1.3 电钻在下列环境条件下应能正常工作：

      a) 空气中含有甲烷的煤矿井下；

      b) 环境温度在-20℃～+40℃；

      c) 环境空气湿度不超过95%±3%RH（25℃时）；

      d) 海拔高度不超过1000m；

      e) 带冲洗水功能的电钻，配备的水源应清洁，水温不超过30℃。

5.2 安全性能

5.2.1 电钻外壳部件采用轻合金材料时，抗拉强度应不低于120MPa，摩擦火花安全性能应符合GB/T 13813的规定。

5.2.2 电钻外壳部件采用非金属聚合物材料且表面积大于100cm2时,其阻燃及导电性能应符合MT 113的规定。

5.2.3 电钻配备的电缆应符合MT 818.8的规定。

5.2.4 电钻空载运行时，声功率级应不高于95dB(A)，负载运行的声功率级应不高于105dB(A)。

5.2.5 架柱式与座架式电钻在2.5倍额定转矩的过载转矩下，支架构件应不出现以下现象：

      a) 机件破损、变形；

      b) 支撑构件因过载转矩造成电钻支架体顷翻等异常。

5.2.6 电钻配套电机应符合5.11的规定。

5.3 外观

5.3.1 电钻外表应光滑，不应有伤及操作人员的尖棱、尖角；水管的管路布置应整齐。

5.3.2 电钻外壳表面的喷涂漆应均匀，不得有缺失、起皱、起泡、掉漆等现象。

5.4 冲洗水路承压及密封

      带冲洗水功能的电钻，在规定的供水压力范围内，冲洗水路应通畅；在最高供水压力1.5倍的水压下，承压及密封部件不应出现渗漏、变形、破损、爆裂等异常现象。

以上为标准部分内容，可点击下方链接下载标准原文：
