1 范围

      本标准规定了煤矿用粉尘浓度传感器(以下简称传感器)的技术要求、试验方法、检验规则﹑标志﹑包装﹑运输和贮存等。

      本标准适用于煤矿使用的粉尘浓度传感器。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB/T 191 包装储运图示标志

      GB/T 2423.1 电工电子产品环境试验 第2部分：试验方法 试验A：低温

      GB/T 2423.2 电工电子产品环境试验 第2部分：试验方法 试验B：高温

      GB 2423.4 电工电子产品基本环境试验 第2部分：试验方法Db：交变湿热（12h+12h循环）

      GB/T2423.5 电工电子产品环境试验 第2部分：试验方法 试验Ea和导则：冲击

      GB/T 2423.8 电工电子产品环境试验 第2部分：试验方法 试验Ed：自由跌落

      GB/T 2423.10 电工电子产品环境试验 第2部分：试验方法 试验Fc和导则：振动(正弦)

      GB/T 2829 周期检验计数抽样程序及表

      GB 3836.1 爆炸性气体环境用电气设备 第1部分 通用要求

      GB 3836.1 爆炸性气体环境用电气设备 第2部分 隔爆型：“d”

      GB 3836.4 爆炸性气体环境用电气设备 第4部分 本质安全型“i”

      GB 4208 外壳防护等级（IP代码）

      GB 9969.1 工业产品使用说明书 总则

      GB/T 20964 粉尘采样器

      MT/T 154.10 煤矿用安全仪器仪表产品型号编制方法和管理方法

      MT 210 煤矿通信、检测、控制用电工电子产品 基本试验方法

      MT/T 408 煤矿用直流稳压电源

      MT/T 772 煤矿监控系统主要性能测试方法

3 术语与定义

3.1

      零点 zero point

      传感器在清洁空气环境中正常工作时的显示值。

3.2

      基本误差 basic error

      在本标准规定实验条件下确定的传感器测量误差值。

4 技术要求

4.1 一般要求

4.1.1 传感器应符合本标准的规定，并按照经规定程序和国家授权的检验部门审批的图样和技术文件制造。

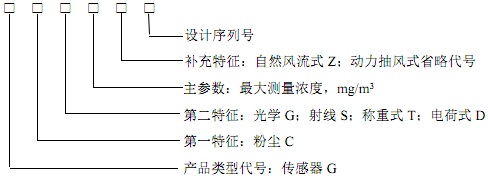

4.1.2 传感器的型号按照MT154.10的要求进行。命名如下：

      例如测量范围为0～500 mg/m³的光学式粉尘浓度传感器，可命名为GCG500型。

4.1.3 与传感器配套的遥控器应具有有效期内的矿用产品安全标志证书和防爆合格证书。

4.2 正常工作环境条件

      a）大气压力：（80～110）kPa；

      b) 环境温度：（0～40）℃；

      c) 相对湿度：≤95％（25℃）。

4.3 贮存温度：（-40～50）℃。

4.4 外观与结构

4.4.1 传感器表面不应有明显的凹痕、划伤、裂隙、变形等缺陷；涂、镀层不应起泡、龟裂和脱落；金属零件不应有锈蚀和机械损伤。

4.4.2 应在传感器表面醒目位置标明制造厂名、规格、型号、测量范围、煤矿安全标志和防爆标志。

4.4.3 传感器的显示窗应透光良好，数码、符号均应清晰完好。印制电路板应涂覆两遍三防(防腐、防霉、防潮)绝缘漆。

4.5 传感器采用数字显示，其单位为mg/m3。

4.6 零位稳定性和基本误差

4.6.1 零位稳定性

      在清洁空气环境中，传感器的显示值或输出信号值（换算成粉尘浓度值）应不超过5.0。

4.6.2 基本误差

      ±15.0%。要求零位稳定性和基本误差2个试验连续做，且中间不应调整传感器。

4.7 采样流量稳定性

      8h内采样流量稳定性：标称值的±3.0%。

4.8 工作稳定性

      传感器连续工作15天的基本误差应符合4.6.2的规定。

4.9 输出信号制式

      应选用如下信号制式：

      a) 频率：（200～1000）Hz，脉冲宽度大于0.3ms；

      b) 电流：（1～5）mA。

4.10 传感器的工作电压：（12～24）V。

4.11 传感器最大启动电流和最大工作电流应小于170mA。

4.12 当关联设备输入电压小于等于18V时，传感器与关联设备的传输距离应不小于1.5km；当关联设备输入电压大于18V时，传感器与关联设备的传输距离应不小于2km。关联设备的显示值或输出信号值（换算为粉尘浓度值）应符合4.6.2的规定。

4.13 工作噪声： 小于等于60dB（A）。

4.14 传感器本安端与外壳之间，在常态时的绝缘电阻应大于等于50MΩ；交变湿热试验后，绝缘电阻应大于等于1.5MΩ。

4.15 传感器本安端与外壳之间应能承受电压为500V/50Hz、持续时间为1min的绝缘介电强度试验，应无击穿、无闪烁现象，且漏电流小于等于5mA。

4.16 传感器经工作温度、贮存温度、交变湿热试验后，零位稳定性应符合4.6.1的规定。

4.17 传感器经振动试验后，接插件和零部件应无松动和脱落；零位稳定性应符合4.6.1的规定。

4.18 传感器经冲击试验后，应无损坏痕迹，接插件和零部件应无松动和脱落；零位稳定性应符合4.6.1的规定。

4.19 传感器经跌落试验后，接插件和零部件应无松动和脱落；零位稳定性应符合4.6.1的规定。

4.20 防爆要求

4.20.1 传感器中任何与本质安全性能有关的元件，应符合GB 3836.4中的有关规定，在正常工作和故障状态下，不得在超过元件安装条件和温度范围规定的最大电流、电压和功率额定值的三分之二的情况下工作。

4.20.2 传感器外壳防护性能应符合GB 4208中 IP54的规定。

4.20.3 传感器采用塑料外壳时，外壳表面绝缘电阻应不超过1GΩ，且外壳阻燃性能应符合GB 3836.1中的有关规定。。

4.20.4 传感器应能通过GB 3836.4规定的火花点燃试验。传感器与关联设备通过4.12规定传输距离所需长度的电缆连接后，应能通过GB 3836.4规定的火花点燃试验。

4.20.5 传感器在正常和故障状态下其最高表面温度应小于等于150℃。

4.20.6 传感器外壳结构、电器间隙和爬电距离应符合GB 3836.4中的有关规定。
