MT 818.3-2009 煤矿用电缆 第3部分:额定电压1.9/3.3kV及以下采煤机屏蔽监视加强型软电缆

  • 发表时间:2022-10-16
  • 来源:共立消防
  • 人气:

1 范围

      MT 818的本部分规定了额定电压0.66/1.14kV、1.9/3.3 kV采煤机屏蔽监视加强型软电缆(以下简称电缆)的产品分类与命名、技术要求、试验方法和检验规则。

      本部分适用于交流额定电压0.66/1.14kV、1.9/3.3kV采煤机及其类似设备用铜芯橡皮护套屏蔽监视加强型软电缆。

2 规范性引用文件

      下列文件中的条款通过MT 818的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。

      GB/T 343 一般用途低碳钢丝(GB/T 343-1994,heq JIS G3532)

      GB/T 3953 电工圆铜线(GB/T 3953-1983,neq ASTM B1:1970)

      GB/T 7594.8-1987 电线电缆橡皮绝缘和橡皮护套 第8部分 90℃橡皮绝缘(neq IEC 245)

      GB/T 7594.9-1987 电线电缆橡皮绝缘和橡皮护套 第9部分 85℃一般不延燃橡皮护套(neq IEC 245)

      MT 818.1-200x 煤矿用电缆 第1部分:移动类软电缆一般规定

3 产品分类与命名

3.1 型式

3.1.1 电缆的型号见表1。

表1 电缆型号

型 号

名      称

用      途

MCPJB-0.66/1.14

采煤机屏蔽监视编织加强型橡套软电缆

额定电压0.66/1.14kV及下采煤机及其类似设备的电源连接。电缆可直接拖曳使用。

MCPJB-1.9/3.3

采煤机屏蔽监视编织加强型橡套软电缆

额定电压1.9/3.3kV及以下采煤机及其类似设备的电源连接。电缆可直接拖曳使用。

MCPJR-0.66/1.14

采煤机屏蔽监视绕包加强型橡套软电缆

额定电压0.66/1.14kV及下采煤机及其类似设备的电源连接。但电缆必须在保护链板内使用。

MCPJR-1.9/3.3

采煤机屏蔽监视绕包加强型橡套软电缆

额定电压1.9/3.3kV及下采煤机及其类似设备的电源连接。但电缆必须在保护链板内使用。

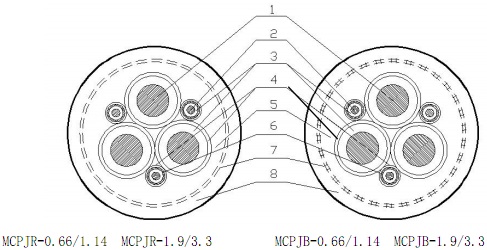

3.1.2 电缆结构如图1所示。


1-动力线芯导体;2-控制线芯导体; 3-绝缘;4-半导电屏蔽层;5-内护套;

 6-监视线芯导体;7-=为绕包加强层,≠为编织加强层(加强层兼作地线); 8-外护套

图 1

3.2 规格

      电缆规格应符合表2、表3的规定,其中地线芯导体标称截面不小于规定的规格。

表2 额定电压0.66/1.14kV电缆尺寸参数

芯数×标称截面

mm2

绝缘标称厚度mm

护套标称厚度

mm

电缆外径

mm

动力线芯

地线芯

控制芯

监视芯

动力线芯

内护套

外护套

MCPJR-0.66/1.14

MCPJB-0.66/1.14

3×35

3×50

3×70

3×95

16

25

35

50

3×1.5

3×1.5

3×1.5

3×1.5

3×1.5

3×1.5

3×1.5

3×1.5

1.8

1.8

1.8

2.0

1.8

2.0

2.0

2.4

3.0

3.5

3.5

4.0

40.5~46.0

46.5~52.5

51.0~57.5

57.5~64.5

43.5~49.0

49.5~55.7

54.0~61.0

60.5~68.0

注:控制线芯绝缘标称厚度为0.7mm,内护套厚度不作考核。

 表3 额定电压1.9/3.3kV电缆尺寸参数

芯数×标称截面

mm2

绝缘标称厚度mm

护套标称厚度

mm

电缆外径

mm

动力线芯

地线芯

控制芯

监视芯

动力线芯

内护套

外护套

MCPJR-1.9/3.3

MCPJB-1.9/3.3

3×35

3×50

3×70

3×95

16

25

35

50

3×1.5

3×1.5

3×1.5

3×1.5

3×1.5

3×1.5

3×1.5

3×1.5

2.8

2.8

2.8

2.8

1.8

2.0

2.0

2.4

3.0

3.5

3.5

4.0

46.5~52.0

51.5~57.5

56.0~62.5

62.0~68.5

49.5~55.0

54.5~61.0

59.0~66.0

64.5~72.0

注:控制线芯绝缘标称厚度为0.7mm,内护套厚度不作考核。

4 技术要求

4.1 导体

4.1.1 导体单线表面应镀锡,导体应符合MT 818.1—2009中5.1的规定,导体表面应包隔离层。

      注:硫化后隔离层变色或脆裂不作考核。

4.1.2 监视及控制线芯采用钢丝或性能相当的材料进行加强。

4.1.3 监视线芯采用最大直径不大于0.21mm的镀锡铜丝束绕在控制线芯绝缘外面。

4.2 绝缘

4.2.1 动力线芯和控制线芯的绝缘性能应符合GB/T 7594.8-1987中XJ-30A型的规定,但抗张强度应不低于6.5 MPa。

4.2.2 绝缘厚度应符合MT 818.1—2009中5.2.2及本部分表2、表3的规定。

4.2.3 绝缘电阻

      动力线芯20℃时的绝缘电阻应符合表4规定。控制线芯20℃时的绝缘电阻应不小于100MΩ.km。

表4 绝缘电阻

线芯类型

标称截面

mm2

20℃时绝缘电阻  最小值

MΩ.km

额定电压0.66/1.14kV

  额定电压1.9/3.3kV

动力线芯

35

250

400

50

250

350

70

200

300

95

200

250

4.3 屏蔽

4.3.1 动力线芯应有绝缘屏蔽,屏蔽层采用半导电挤包,性能应符合MT 818.1-200x中5.3的规定。

4.3.2 监视线芯外应挤包半导电屏蔽层,计算厚度为0.7mm。

4.3.3 监视线芯导体与动力线芯屏蔽层之间的过渡电阻应不大于500Ω。

4.4 缆芯

4.4.1 动力线芯应右向绞合,绞合节径比应不大于8。

4.4.2 控制线芯及监视线芯放在动力线芯外部间隙之中一起绞合。

4.4.3 缆芯中央填充采用半导电橡胶料。

4.5 内护套

      内护套挤包在绞合的绝缘线芯外面,性能应符合GB/T 7594.8-1987中XJ-30A型的规定。地线芯与监视线芯间的绝缘电阻不小于5MΩ。

4.6 加强层

4.6.1材料

      加强层采用镀锌钢丝和镀锡铜丝束或绞结构,镀锌钢丝性能应符合GB/T 343规定。加强层中铜线性能应符合GB/T 3953规定。应根据覆盖率要求确定钢丝和铜丝的直径和数量。

4.6.2 结构

4.6.2.1 加强层设置在内、外护套之间。

4.6.2.2 MCPJR型加强层采用缠绕型式。缠绕节距为内护套外径的4.5~6倍,覆盖率(F)不小于45%。

4.6.2.3 MCPJB型加强层采用编织型式。编织节径比(节距长度/编织层平均直径)为2~4.5,编织层覆盖率(F)不小于45%。覆盖率(F)按公式(1)进行计算。


      式中:

      F——覆盖率;

      m——编织机同一方向的锭数;

      n——每锭绞合股线数目;

      d——绞线计算宽度,单位为毫米(mm);

      D——编织层平均直径,单位为毫米(mm);

      L——编织节距,单位为毫米(mm)。



以上为标准部分内容,可点击下方链接下载标准原文:
