MT 818.1-2009 煤矿用电缆 第1部分:移动类软电缆一般规定
- 发表时间:2022-10-16
- 来源:共立消防
- 人气:
1 范围
MT 818的本部分规定了煤矿用移动类橡套软电缆(以下简称电缆)的命名、一般要求、检验规则、标志、包装、运输和贮存。
本部分适用于额定电压为8.7/10 kV及以下煤矿用橡套软电缆。
2 规范性引用文件
下列文件中的条款通过MT 818的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T 2900.10 电工术语 电缆(GB/T2900.10-2001,idt IEC 60050(461):1984)
GB/T 2951.1 电缆绝缘和护套材料通用试验方法 第1部分:通用试验方法 第1节:厚度和外形尺寸测量—机械性能试验(GB/T 2951.1-1997,idt IEC 60811-1-1:1993)
GB/T 2951.2 电缆绝缘和护套材料通用试验方法 第1部分:通用试验方法 第2节:热老化试验方法( GB/T 2951.2-1997,idt IEC 60811-1-2:1985)
GB/T 2951.5 电缆绝缘和护套材料通用试验方法 第2部分:弹性体混合料专用试验方法 第1节:耐臭氧试验一热延伸试验一浸矿物油试验(GB/T 2951.5-1997,idt IEC 60811-2-1:1986)
GB/T 3048.4 电线电缆电性能试验方法 第4部分 导体直流电阻试验
GB/T 3048.5 电线电缆电性能试验方法 第5部分 绝缘电阻试验
GB/T 3048.8 电线电缆电性能试验方法 第8部分 交流电压试验(GB/T 3048.8-2007,neq IEC 60060-1:1989)
GB/T 3953-1983 电工圆铜线
GB/T 3956-1997 电缆的导体(idt IEC 60228:1978)
GB/T 4909.2 裸电线试验方法 尺寸测量(GB/T 4909.2-1985,neq IEC 251:1978)
GB/T 6995.3 电线电缆识别标志 第三部分 电线电缆识别标志(GB/T 6995.3-1986, neq IEC 60227:1979)
AQ 1043 矿用产品安全标志标识
JB/T 8137 电线电缆交货盘
MT 386 煤矿用阻燃电缆阻燃性的试验方法和判定规则
MT/T 775 采煤机用拖曳式电缆夹技术条件
MT 818.2~MT 818.10 煤矿用电缆 第2部分~第10部分
《煤矿安全规程》(国家安全生产监督管理总局,2006年)
3 术语和定义
GB/T 2900.10确立的以及下列术语和定义适用于本部分。
3.1
额定电压 rated voltage
电缆设计、选用和进行电性能试验用的基准电压。
注1: 额定电压用U0/U表示,单位为kV。U0表示任一主绝缘导体与“地”(金属屏蔽、金属套或周围介质)之间的电压有效值;U为多芯电缆或单芯电缆系统任意两相导体之间的电压有效值。在交流系统中,电缆的额定电压应至少等于使用电缆的系统的标称电压,这个条件对U0和U值均适用;在直流系统中,该系统的标准电压应不大于电缆额定电压的1.5倍。系统的工作电压应不大于系统额定电压的1.1倍,并且符合《煤矿安全规程》的规定。
注2:改写GB 12972.1-1991,定义 3.1.2。
3.2
型式试验 type test
制造方在供应电缆标准中规定的某一种电缆之前所进行的试验。
注1: 其特点是,在做过一次试验后一般不再重做,但在电线电缆所用材料、结构和工艺有了变更而影响电线电缆的性能时,必须重新进行试验;或者在产品中另有规定,如定期进行试验等,也应按规定重新进行试验。
注2:改写GB/T 12706.1-2002,定义 3.2.3。
3.3
抽样试验(S) sample test
制造方按制造批量抽取完整的电线电缆并从其上切取试样或元件进行的试验。
注:改写GB/T 12706.1-2002,定义 3.2.2。
3.4
例行试验(R) routine test
制造方对成品电线电缆的所有制造长度上进行的试验。
注:改写GB/T 12706.1-2002,定义 3.2.1。
3.5
出厂试验 delivery test
制造方在成品出厂前进行的试验。
注:本部分规定出厂试验项目由抽样试验项目及例行试验项目组成,对于在制造过程中已经进行且成品后不易发生变化的试验项目,如厚度、外径等项目,可以不再重复进行。
4 产品命名
4.1 命名内容

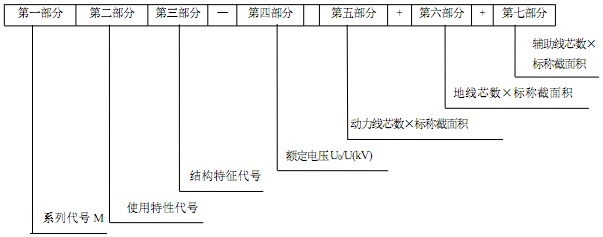

电缆的命名由七部分组成:其中:第一、第二、第三、第四部分构成电缆的型号;第五、第六、第七部分构成电缆的规格。
4.2 命名标记
第一部分:用大写字母M表示煤矿用电缆的系列代号。
第二部分:使用特性代号反映电缆所使用的场合,用表1所示的大写字母表示。
第三部分:用表2所示的大写字母表示电缆的结构特征。
表 1 电缆的特性代号
代号 | C | M | Y | Z |
使用特性 | 采煤机用 | 帽灯用 | 采煤设备(移动)用 | 电钻用 |
表 2 电缆的结构特征代号
代号 | B | J | P | PT | Q | R |
结构特征 | 编织加强 | 监视或辅助线芯 | 非金属屏蔽 | 金属屏蔽 | 轻型 | 绕包加强 |
第四部分:用阿拉伯数字表示额定电压U0/U,单位为千伏(kV)。
第五部分:用阿拉伯数字分别表示动力线芯数及标称截面积,二者之间以“×”连接。标称截面积单位为平方毫米(mm2)。
第六部分:用阿拉伯数字分别表示地线芯数及标称截面积,二者之间以“×”连接。标称截面积单位为平方毫米(mm2)。
第七部分:用阿拉伯数字分别表示辅助线芯数及标称截面积,二者之间以“×”连接。标称截面积单位为平方毫米(mm2)。
第三部分和第四部分之间用“一”连接;第五部分、第六部分、第七部分之间用“+”连接。
4.3 产品表示方法
产品用型号、规格及标准编号表示。 例如:
a) 采煤机屏蔽橡套软电缆,额定电压0.66/1.14kV,动力线芯3×50、地线芯1×10、控制线芯4×4,带半导电屏蔽层,表示为:
MCP-0.66/1.14 3×50+1×10+4×4 MT 818.2—2009
b) 采煤机屏蔽监视编织加强型橡套软电缆,额定电压0.66/1.14 kV,动力线芯3×50、地线芯1×25、控制线芯3×1.5、监视线芯3×1.5、带半导电屏蔽层和编织加强层,表示为:
MCPJB-0.66/1.14 3×50+1×25+3×1.5+3×1.5 MT 818.3—2009
c) 采煤机金属屏蔽橡套软电缆,额定电压0.66/1.14kV,动力线芯3×70、地线芯1×35、辅助线芯
1×35,带金属屏蔽层,表示为:
MCPTJ-0.66/1.14 3×70+1×35+l×35 MT 818.4—2009
d) 煤矿用移动软电缆,额定电压0.38/0.66 kV,动力线芯3×25、地线芯1×16,表示为:
MY-0.38/0.66 3×25+1×16 MT 818.5-2009
e) 煤矿用移动金属屏蔽监视型橡套软电缆,额定电压3.6/6kV,动力线芯3×35、地线芯3×16/3、监视线芯3×2.5,带金属屏蔽层,表示为;
MYPTJ-3.6/6 3×35+3×16/3+3×2.5 MT 818.6-2009
f) 煤矿用移动屏蔽橡套软电缆,额定电压为3.6/6kV,动力线芯3×25、地线芯1×16,带半导电屏蔽层,表示为:
MYP-3.6/6 3×25+1×l6 MT 818.7-2009
g) 煤矿用电钻屏蔽橡套电缆,额定电压0.3/0.5kV,动力线芯3×4、地线芯l×4,带半导电屏蔽层,表示为:
MZP-0.3/0.5 3×4+l×4 MT 818.8—2009
h) 煤矿用移动轻型橡套软电缆,额定电压0.3/0.5kV,绝缘线芯3×2.5,不带屏蔽层,表示为:
MYQ-0.3/0.5 3×2.5 MT 818.9—2009
i) 煤矿用矿工帽灯线,绝缘线芯2×0.75,表示为:
MM 2×0.75 MT 818.10—2009
5 一般要求
5.1 导体
5.1.1 导体单线的最大直径除后续部分MT 818.2~MT 818.10另有规定外,应符合GB/T 3956-1997中第5种导体的规定,其值见表3。
5.1.2 绞、束导体的节径比应不大于表4规定,推荐导体中股线绞向与复绞时绞向相同,外层绞向为左向。位于缆芯中央的地线芯绞合节距和绞向由制造厂规定。
5.1.3 除非在后续部分MT 818.2~MT 818.10中另有规定,动力线芯及地线芯每芯导体应符合GB/T 3956-1997中第5种导体的要求,其值见表3(对应规格的电缆载流量参见附录B),控制线芯的要求见表3。
以上为标准部分内容,可点击下方链接下载标准原文:
