MT/T 1147-2011 YBB系列耙斗装岩机用隔爆型三相异步电动机

  • 发表时间:2022-10-12
  • 来源:共立消防
  • 人气:

1 范围

      本标准规定了YBB系列耙斗装岩机用隔爆型三相异步电动机的型式、基本参数、尺寸及公差、技术要求、试验方法、检验规则、标志、包装、运输和贮存。

      本标准适用于煤矿井下耙斗装岩机用隔爆型三相异步电动机(以下简称电动机)。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

      GB/T 191-2008 包装储运图示标志(ISO 780:1997,MOD)

      GB 755-2008 旋转电机 定额和性能(IEC 60034-1:2004,IDT)

      GB/T 997-2008 旋转电机结构型式、安装型式及接线盒位置的分类(IM代号)(IEC 60034-7:2001,IDT)

      GB/T 1032-2005 三相异步电动机试验方法

      GB/T 1993-1993 旋转电机冷却方法(IEC 60034-6:1991,IDT)

      GB/T 2423.4-2008 电工电子产品环境试验 第2部分:试验方法 试验 Db:交变湿热(12h+12h循环)( IEC 60068-2-30:2005,IDT)

      GB 3836.1-2000 爆炸性气体环境用电气设备 第1部分:通用要求 (eqv IEC 60079-0:1998)

      GB 3836.2-2000 爆炸性气体环境用电气设备 第2部分:隔爆型 “d”(eqv IEC60079-1:1990)

      GB 3836.3-2000 爆炸性气体环境用电气设备 第3部分:增安型 “e”(eqv IEC60079-7:1990)

      GB/T 4942.1-2006 旋转电机整体结构的防护等级(IP代码)分级(IEC 60034-5:2000,IDT)

      GB 10068-2008 轴中心高为56mm及以上电机的机械振动 振动的测量、评定及限值(IEC 60034-14:2007,IDT)

      GB/T 10069.1-2006 旋转电机噪声测定方法及限值 第1部分:旋转电机噪声测定方法(ISO 1680:1999,MOD)

      GB/T 10111-2008 随机数的产生及其在产品质量抽样检验中的应用程序

      GB/T 22719.1-2008 交流低压电机散嵌绕组匝间绝缘试验方法

      GB/T 22719.2-2008 交流低压电机散嵌绕组匝间绝缘试验限值

      AQ 1043-2007 矿用产品安全标志标识

3 型式、基本参数、尺寸及公差

3.1 型式

3.1.1 电动机为矿用隔爆型,其防爆标志为“ExdI”。

3.1.2 电动机的外壳防护等级应按GB/T 4942.1-2006的要求制成IP44,接线腔为IP54。

3.1.3 电动机的冷却方式按GB/T 1993-1993的要求制成风冷式(IC0141)。

3.1.4 电动机的结构及安装型式按GB/T 997-2008中规定的IMB5。

3.2 产品型号

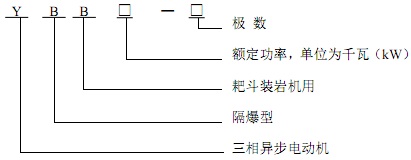

      电动机型号编制方法如下:


3.3 基本参数

3.3.1 电动机的定额是以连续工作制(S1)为基准定额。

3.3.2 电动机的额定频率为50Hz,额定电压为380,660,1 140V。

3.3.3 电动机应按下列额定功率制造:11,17,30,45,55,75kW。

3.4 尺寸及公差

3.4.1 电动机的安装尺寸,外形尺寸应符合表1的规定。

表1                 单位为毫米

型号

D

E

E’

F

G

M

N

P

T

R

LA

α

n

S

HD

L

YBB11-4

45

90

84

14

39.2

350

295

400

5

28

20

45°

4

18

478

640

YBB17-4

510

712

YBB30-4

48

110

102.5

42.5

400

350

450

8

22.5°

8

19

585

810

YBB45-4

60

138

130

18

53

0

22

605

970

YBB55-4

65

140

133

58

500

450

545

6.5

18

957

YBB75-4

75

20

67.5

550

5

24

19

755

1 054

3.4.2 电动机轴伸键的尺寸及公差应符合表2的规定。

表2                                   单位为毫米

轴伸直径D

键宽F

键高GD

45

14 0-0.043

9 0-0.090

48

60

18 0-0.043

11 0-0.110

65

75

20 0-0.052

12 0-0.110

3.4.3 电动机轴伸接合部分中点的圆周面,在轴转动时的径向圆跳动公差应不大于表3的规定。

表3 单位为毫米

轴伸直径D

45

48

60

65

75

径向圆跳动公差

0.050

0.060

3.4.4 凸缘止口直径对电机轴中心线的径向圆跳动公差及凸缘支承面对轴中心线垂直面的端面圆跳动公差应不大于表4的规定。

表4                 单位为毫米

凸缘止口直径

凸缘止口及支承面跳动限值

250~450

0.125

550~

0.160

3.4.5 电动机轴伸键槽对轴中心线的对称度公差应不超过表5的规定。

表 5

功率kW

11

17

30

45

55

75

轴伸键槽对称度公差mm

0.030

0.040

4 技术要求

4.1 电动机应符合本标准的要求,并按照经规定的程序及国家指定的检验单位审批合格的图样和技术文件制造。

4.2 电动机在下列条件下,应能额定运行:

      a) 海拔不超过1 000m;

      b) 环境空气温度为-20℃~+40℃;

     c) 环境空气相对湿度不大于95%(在+25℃);

      d) 含有甲烷和煤尘爆炸危险的煤矿井下。

4.3 电动机允许在额定电压的条件下直接起动。

4.4 电动机在运行期间,电源电压和频率与额定值的偏差符合GB 755-2008的规定时,其输出功率应能维持额定值。

4.5 电动机在额定运行时,其效率和功率因数的保证值及堵转电流、堵转转矩、最大转矩、起动过程中最小转矩与其额定值之比应符合表6的规定。

表 6

型  号

功率

kW

效率

%

功率因数

cosj

堵转电流

额定电流

堵转转矩

额定转矩

最大转矩

额定转矩

最小转矩

额定转矩

YBB11-4

11

87

0.83

7.0

2.5

2.8

1.8

YBB17-4

17

0.84

YBB30-4

30

88

0.85

YBB45-4

45

89

YBB55-4

55

90

6.5

2.3

2.5

YBB75-4

75

0.87

4.6 电动机电气性能保证值的容差应符合表7的规定。



以上为标准部分内容,可点击下方链接下载标准原文:

下载地址:《MT/T 1147-2011 YBB系列耙斗装岩机用隔爆型三相异步电动机
