1 范围

      本标准规定了煤矿局部通风机自动调速装置（以下简称调速装置）的技术要求、试验方法、检验规则、标志、包装、运输和贮存。

      本标准适用于煤矿局部通风机自动调速装置。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB/T 191 包装储运图示标志

      GB/T 2423.4 电工电子产品环境试验 第2部分：试验方法 试验Db 交变湿热（12h＋12h循环）

      GB 3836.1 爆炸性气体环境用电气设备 第1部分：通用要求

      GB 3836.2 爆炸性气体环境用电气设备 第2部分：隔爆型“d”

      GB 3836.4 爆炸性气体环境用电气设备 第4部分：本质安全型“i”

      GB 4208 外壳防护等级（IP代码）

      GB 9969.1 工业产品使用说明书 总则

      GB/T 10111 随机数的产生及其在产品质量抽样检验中的应用程序

      GB/T 12325 电能质量 供电电压允许偏差

      GB/T 12668.2 调速电气传动系统 第2部分：一般要求 低压交流变频电气传动系统额定值的规定

      GB/T 13384 机电产品包装通用技术条件

      GB 14048.1 低压开关设备和控制设备 第1部分： 总则

      GB/T 14549 电能质量 公用电网谐波

      GB/T 15543 电能质量 三相电压允许不平衡度

      GB/T 15945 电能质量 电力系统频率允许偏差

      GB/T 18039.3 电磁兼容 环境 公共低压供电系统低频传导骚扰及信号传输的兼容水平

      GB/T 18039.4 电磁兼容 环境 工厂低频传导骚扰的兼容水平

      AQ 1043 矿用产品安全标志标识

3 型号、型式及基本参数

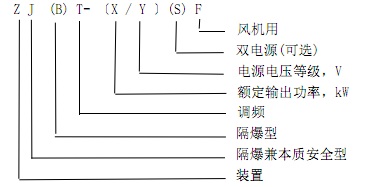

3.1 型号及含义

3.2 型式

      防爆型式：矿用隔爆兼本质安全型、矿用隔爆型。

      防爆标志：Exd[ib]I、ExdI。

3.3 基本参数

      a）电源输入电压：380 VAC、660 VAC、1140 VAC，50 Hz；电源输入电压允许波动范围：85%～110%；调速装置输出电压：380 VAC、660 VAC、1140 VAC；

      b）输出频率范围：30.0Hz～50.0Hz；

      c）调速装置外接输入信号：频率型、电流型、电压型；

      d）显示方式：液晶显示屏，显示运行状态，保护类别，故障状态，瓦斯浓度，报警等；

      e）输出触点容量: DC 24V、10A，AC 220V、10A 。

4 使用环境

      a）海拔高度不超过1000；

      b）环境大气压：80 kPa～106 kPa；

      c）环境温度：0 ºC～40ºC；

      d）相对湿度不大于95％（25 ºC时）；

      e）无剧烈振动、冲击的场所；

      f）适用于有瓦斯和煤尘爆炸性危险的煤矿井下。

5 技术要求

5.1一般要求

5.1.1 调速装置应符合本标准的要求，并按规定的程序批准的图样和文件制造。

5.1.2 调速装置所用的材料应符合相应标准的规定。自制件、外协件应检验合格后方可进行装配。外购件应有证明质量合格的文件，并经验收合格后方可使用。

5.1.3 调速装置外观应光洁，不应有锈蚀、涂覆层脱落、碰伤、划痕，铭牌及各种标志明显。

5.1.4 各零、部件应清洁，无腐蚀现象，紧固件应安装正确、牢固。

5.1.5 调速装置在机壳上适当位置设置起吊用的吊耳，在机壳的底部设置底脚。

5.1.6 调速装置接线端应完整无损，接线端标记应清晰、正确。

5.1.7 调速装置内部采用接线端子，引线标志用不同的颜色表示，并用字母A-Z及阿拉伯数字注明各引线端。

5.1.8 调速装置接地连接件应符合GB 3836.1的规定。

5.1.9 温升要求

      调速装置内各部件应进行温升试验，在额定输出功率下，温升或温度不应超过表1的规定。

表 1

5.2 防爆要求

5.2.1 调速装置的防爆性能应符合GB 3836.1、GB 3836.2、GB 3836.4的规定。

5.2.2 隔爆接合面参数如隔爆面宽度、间隙、表面粗糙度等应符合GB 3836.2的规定。

5.2.3 本质安全电路端子设有单独的接线腔，本质安全电路端子与非本质安全电路接线端子之间的距离应符合GB 3836.4的规定。

5.2.4 隔爆接线盒内电气间隙、爬电距离应满足表2规定。

表 2

5.2.5 调速装置的隔爆外壳应能承受水压1Mpa,或试验压力应为参考压力的1.5倍但至少0.5MPa，历时10s～60s外壳无结构损坏或可能影响隔爆性能的永久变形。

5.2.6 引入装置试验应符合GB 3836.1和GB 3836.2的要求。

5.2.7 弹性密封圈材料老化试验应符合GB 3836.1的要求。

5.2.8 绝缘套管应能符合GB 3836.1的绝缘套管扭转试验。

5.2.9 调速装置电源变压器的型式试验应满足GB 3836.4的要求。电源变压器的例行试验应符合表3的要求。
