1 范围

      本标准规定了1.5t矿车立井多绳罐笼（以下简称罐笼）的术语和定义、产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。

      本标准适用于提升1.5t标准矿车、材料、设备及人员的立井多绳钢罐道罐笼。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB/T 27 六角头铰制孔用螺栓 A和B级

      GB/T 116 铆钉技术条件

      GB/T 699 优质碳素结构钢

      GB/T 700 碳素结构钢（GB/T 700－2006，ISO 630:1995，NEQ）

      GB/T 985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口（GB/T 985.1－2008，ISO 9692－1:2003，MOD）

      GB/T 1184－1996 形状和位置公差 未注公差值（eqv ISO 2768－2:1989）

      GB/T 1228 钢结构用高强度大六角头螺栓（GB/T 1228－2006，ISO 7412:1984，NEQ）

      GB/T 1591 低合金高强度结构钢

      GB/T 1804－2000 一般公差 未注公差的线性和角度尺寸的公差（eqv ISO 2768－1:1989）

      GB/T 3632 钢结构用扭剪型高强度螺栓连接副

      GB/T 9286 色漆和清漆 漆膜的划格试验（GB/T 9286－1998，eqv ISO 2409:1992）

      GB/T 15663.5 煤矿科技术语 第5部分：提升运输

      GB 50017 钢结构设计规范

      JB/T 5000.3－2007 重型机械通用技术条件 第3部分：焊接件

      JB/T 5000.10 重型机械通用技术条件 第10部分：装配

      JB/T 5000.12－2007 重型机械通用技术条件 第12部分：涂装

      MT/T 154.1 煤矿机电产品型号编制方法 第1部分：导则

      MT 235 立井多绳罐笼 平衡锤

      MT 236 矩形钢罐道 滚轮罐耳

      MT 237.3 多绳提升容器 B型钢丝绳悬挂装置 圆尾绳悬挂装置

      MT 237.4 多绳提升容器 B型钢丝绳悬挂装置 扁尾绳悬挂装置

      MT 684 矿用提升容器重要承载件无损探伤方法与验收规范

      《煤矿安全规程》 （国家安全生产监督管理总局）

3 术语和定义

      GB/T 15663.5确立的以及下列术语和定义适用于本标准。

3.1

      罐体 cage body

      不含首绳悬挂装置、尾绳悬挂装置、滚轮罐耳、罐内阻车器、罐笼门和安全蓬的罐笼本体框架，称为罐体。

3.2

      四角罐耳 four corner roller

      罐笼在进出车水平，为稳罐需要在罐笼四角设置的导向构件。

3.3

      滑动罐耳 slide roller

      沿矩形钢罐道设置在罐笼两端起安全保护作用的刚性导向构件。

4 产品分类

4.1 型式

4.1.1 首绳悬挂装置与罐笼用销轴直接连接，连接孔中心距按多绳摩擦式提升机钢丝绳间距确定；尾绳悬挂装置采用MT 237.3、MT 237.4规定的圆尾绳和扁尾绳两种。

4.1.2 在罐笼的上、中、下盘体两端设置盖板门（下盘盖板门用螺栓锁紧），以便下放长材料或作紧急安全出口用。

4.1.3 罐笼两端采用上、下开闭的帘式罐笼门或其它形式的罐笼门。

4.1.4 罐笼顶部设置可拆卸的安全蓬。

4.1.5 罐体采用型钢立柱。立柱与各盘体、盘体主要受力杆件之间采用GB/T 1228、GB/T 3632规定的高强度螺栓或GB/T 27规定的铰制孔用螺栓联接。

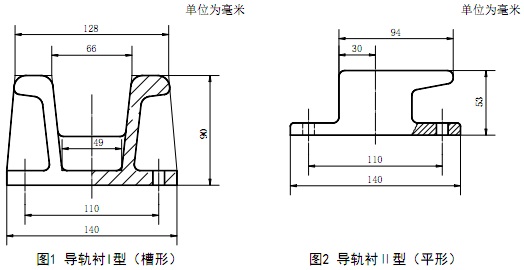

4.1.6 罐笼在进出车水平采用摇台承接方式。罐笼内轨道承接摇台的导轨衬分I型（槽形）和Ⅱ型（平形）两种，见图1、图2。

4.1.7 罐笼采用MT 236规定的滚轮罐耳沿矩形钢罐道导向，滚轮罐耳和滑动罐耳均设置在罐笼的两端。

4.1.8 罐笼各盘体四角设置四角罐耳。罐笼在井口与井底进出车水平采用刚性四角罐道或其它稳罐装置稳罐。

4.1.9 井口与井底同侧进出车的罐笼内轨面采用凸块或凹槽定位，上部挡车器阻车。井口与井底异侧进出车的罐笼内轨面采用滑块式阻车器定位，上部挡车器阻车。

4.1.10 根据井筒深度、多绳摩擦式提升机防滑要求，在罐笼盘体内设可调配重块。

4.2 分类

      罐笼按矿车轨距、矿车数量、外形尺寸分为下列10个品种、14种型式：

      a) 600mm轨距1.5t矿车二层二车罐笼，窄型，净宽1200mm（图3）；

      b) 600mm轨距1.5t矿车二层二车罐笼，宽型，净宽1700mm（图3）；

      c) 600mm轨距1.5t矿车一层二车罐笼，窄型，净宽1200mm（图4）；

      d) 900mm轨距1.5t矿车一层二车罐笼，窄型，净宽1300mm（图4）；

      e) 600mm（900mm）轨距1.5t矿车一层二车罐笼，宽型，净宽1700mm（图4）；

      f) 600mm轨距1.5t矿车二层四车罐笼，窄型，净宽1200mm（图5）；

      g) 900mm轨距1.5t矿车二层四车罐笼，窄型，净宽1300mm（图5）；

      h) 600mm（900mm）轨距1.5t矿车二层四车罐笼，宽型1，净宽1700mm（图5）；

      i) 600mm（900mm）轨距1.5t矿车二层四车罐笼，宽型2，净宽2000mm（图5）；

      j) 600mm（900mm）轨距1.5t矿车二层四车罐笼，宽型3，净宽2300mm（图5）。

4.3 产品型号

4.3.1 罐笼产品型号的编制方法应符合MT/T 154.1的规定。

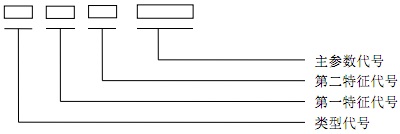

4.3.2 产品型号的组成和排列方式如下：

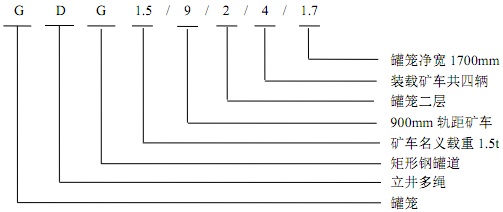

      示例：

      900mm轨距1.5t矿车、罐笼二层、装载矿车四辆、罐笼净宽1700mm的立井多绳钢罐道宽型罐笼，其型号为：

4.4 基本参数与主要尺寸

4.4.1 罐笼的基本参数应符合表1的规定。

4.4.2 罐笼的主要尺寸应符合图3、图4、图5和表2的规定。
