1 范围

      本标准规定了采煤机械用DO型浮动油封的术语和定义、结构和基本尺寸、标记方法、要求、试验方法、检验规则、标志、包装、运输和贮存。

      本标准适用于采煤机械用DO型浮动油封。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB/T 528-1998 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定(eqv ISO 37:1994)

      GB/T 531-1999 橡胶袖珍硬度计压入硬度试验方法(ISO 7619:1986,IDT)

      GB/T 1184-1996 形状和位置公差未注公差值(eqv ISO 2768-2:1989)

      GB/T 1690-2006 硫化橡胶或热塑性橡胶耐液体试验方法(ISO 1817:2005,IDT)

      GB/T 1804-2000 一般公差 未注公差的线性和角度尺寸的公差(eqv ISO 2768-1:1989)

      GB/T 1958 产品几何量技术规范(GPS) 形状和位置公差 检测规定

      GB/T 2828.1-2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO 2859-1:1999,IDT）

      GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）

      GB/T 3452.2-2007 液压气动用O形橡胶密封圈 第2部分：外观质量检验规范(ISO 3601-3:2005,IDT)

      GB/T 3512-2001 硫化橡胶或热塑性橡胶 热空气加速老化和耐热试验(eqv ISO 188:1998)

      GB/T 5721-1993 橡胶密封制品标志、包装、运输、贮存的一般规定

      GB/T 7759-1996 硫化橡胶、热塑性橡胶 常温、高温和低温下压缩永久变形测定(eqv ISO 815:1991)

      GB/T 10111-2008 随机数的产生及其在产品质量抽样检验中的应用程序

      JB/T 8293.2-1999 浮动油封 试验方法

3 术语和定义

      下列术语和定义适用于本标准。

3.1

      浮动油封  floating seal

      利用橡胶圈的变形弹力所产生的轴向力使两个浮动金属环经过研磨的端面相互紧贴而又相对滑动的机械密封组件。

3.2

      DO型浮动油封  DO type floating seal

      橡胶圈的截面为圆形的浮动油封。

3.3

      浮动密封环  seal ring

      浮动油封中成对使用，由耐磨金属材料制成的端面经过研磨起密封作用的金属圆环。

3.4

      浮动油封座  housing bore

      采煤机械输出轴密封部位加工有安装浮动油封组件的锥面内腔的零件。

4 结构和基本尺寸

4.1 DO型浮动油封（以下简称浮封）是由两个浮动密封环（以下简称浮封环）和两个O形橡胶密封圈（以下简称O形圈）组成的端面机械密封装置（见图1）。浮封环由耐磨金属材料制成。浮封环成对使用起密封作用，一个随转动件转动，另一个相对静止，两个浮封环互相紧贴的端面称为密封面，也称为亮带。0形圈装在浮封环外锥面和浮封座锥面内腔之间，依靠其压缩变形使浮封环密封端面保持一定的轴向压紧力。浮封环和O形圈分别安装在两件浮动油封座（以下简称浮封座）的锥面内腔内。浮封的规格尺寸以浮封环的密封面公称外径Da来表示，浮封的规格系列见表1。

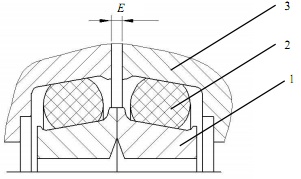

1－浮封环；2－O形圈；3－浮封座

图1 浮封结构安装

4.2 浮封环的结构形状见图2，不同规格浮封的浮封环基本尺寸见表1。

4.3 O形圈的结构形状见图3，不同规格浮封的O形圈的尺寸见表1。

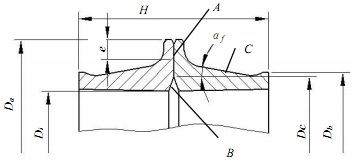

图2 浮封环

图3 O形圈

图4 浮封座腔
