1 范围

      本标准规定了过滤式焊接烟尘净化器的技术要求，性能测试，检验规则，标志、包装、运输和贮存。

      本标准适用于各种焊接作业过程中使用的过滤式焊接烟尘净化器。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB 191 包装储运图示标志

      GB/T 6388 运输包装收发货标志

      GB/T 13306 标牌

      GBZ 2.1 工作场所有害因素职业接触限值 第1部分:化学有害因素

3 术语和定义

      下列术语和定义适用于本文件。

3.1

      焊接烟尘 welding fume

      焊接过程中，由高温蒸气经氧化后冷凝而形成的烟雾状微粒，主要源于焊接材料和母材的蒸发、 氧化。

3.2

      焊接烟尘净化器 welding fume separation equipment

      用于净化焊接烟尘的空气过滤设备。

3.3

      滤料 filter material

      天然纤维、合成纤维材料制成的用于过滤和吸附颗粒物用的织造或者非织造的透气的薄膜材料。 滤料也可使用覆膜材料，以提高过滤效率。

3.4

      滤芯 filter elements

      用滤料制成的褶状、筒状或其他形状的气体过滤元件，又称滤筒。

3.5

      处理风量 air-volume

      单位时间内进入焊接烟尘净化器的含尘气体流量。

3.6

      漏风率 air leak percentage

      标准状态下，净化器出口与进口气体流量之差占进口气体流量的百分比

3.7

      净化效率 separation efficiency by mass

      净化器单位时间内捕集的粉尘质量占进入净化器的粉尘质量的百分比。

4 技术要求

4.1 结构

4.1.1 净化器由吸尘罩、通风软管、壳体、滤芯、通风机等部件组成。

4.1.2 吸尘罩上根据需要装设永久磁铁以及阻火滤网。

4.1.3 通风软管可任意弯曲并保证吸风口在任意角度固定，保证气流畅通，并具有耐高温、耐磨损的性 能。通风软管应便于清理或更换。

4.1.4 净化器壳体上应装有接地线柱。

4.1.5 滤芯材料应选用容尘量大、过滤效率高、耐高温的材料。

4.2 性能

4.2.1 净化器的过滤效率应不小于95%，净化器设在室内时其排气浓度应小于GBZ 2.1要求的职业 接触限值的30%。

4.2.2 针对不同类别焊接工艺、使用材料及其特性与危害，对净化器的净化效率的要求有所差别，对不 同类别焊接烟尘的分类、分级和净化效率的选择，见表1。

表1 针对不同类别焊接烟尘的净化器过滤效率的选择

4.2.3 焊接烟尘净化器铭牌上应按4.2.2的要求标明净化器的分级指标。

4.2.4 表1给出的焊接烟尘净化器分类分级方法仅作为净化器选择的指南，在实际应用时还应考虑焊 接工位是否有扰动气流、焊接时烟尘的产生量、烟气中有毒元素的危害程度以及现行法规、标准的其他 要求，以决定所选净化器所需的净化效率。

4.2.5 焊接烟尘净化器的最小额定处理风量应不小于50 m3/h。

4.2.6 焊接烟尘净化器的稳态噪声不应超过85 dB(A)。

4.2.7 焊接烟尘净化器带电部件与壳体间的绝缘电阻应不小于1 MQ；进行耐电压试验时，不得发生 绝缘破坏。

4.2.8 焊接烟尘净化器实际处理风量与额定处理风量的偏差不应超过8%。

4.2.9 焊接烟尘净化器的漏风率不应大于3%。

4.2.10 焊接烟尘净化器的实际工作阻力与额定工作阻力的偏差不应超过10%。

4.3 滤芯的更换与清理

4.3.1 焊接烟尘净化器应设计方便进行滤芯置换的机构。

4.3.2 焊接烟尘净化器的滤芯应便于更换和清理。

4.3.3 更换或清理滤芯时，应注意避免颗粒物的遗撒，防止出现二次扬尘。

4.3.4 更换滤芯、清理滤芯、净化器内部维护等操作后，应能保证净化器仍具有良好的密闭性。

5 性能测试

5.1 试验装置

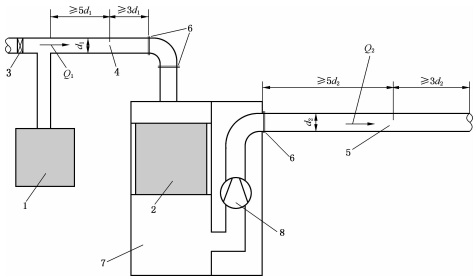

      焊接烟尘净化器性能测试试验装置的结构如图1所示。

图1 焊接烟尘净化器性能测试试验装置

      由试验尘源产生的焊接烟尘通过进气管道被输送到焊接烟尘净化器，在净化器内大部分粉尘被分 离出来，净化后的气体经排气管道排出。测试时分别在进气管道和排气管道测定断面气体风量并进行 采样。

5.2 处理风量

      风量测量应使用清洁空气进行试验。

      用空盒气压计测定当地大气压。

      用分度值不大于0.5℃的温度计测量管道中的温度；共测定3次，取算术平均值。

      用准确度±5%的湿度计（或干湿球温度计）测量管道内的气体湿度（或湿球温度）；共测定3次,取算术平均值。正确记录上述数据。

5.2.5 试验步骤：

      a）使用风速仪，将风速仪传感器插入进气管道测定断面处的测孔和排气管道测定断面处的测孔，
