1 范围

      本标准规定了煤矿在用窄轨车辆连接链（以下简称连接链）的检验项目及技术要求、试验方法、检验 周期和抽样规定、判定规则。

      本标准适用于煤矿倾斜井巷运输用矿车的各种锻造连接链和焊接连接链使用中的检验和斜井使用 的各种保险链及矿车的连接环、链的使用前和使用中的检验。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      MT 244.1 煤矿窄轨车辆连接件 连接链

3 术语和定义

      下列术语和定义适用于本文件。

3.1

      最大静荷重 the maximum statical load

      现场使用中连接链实际承受的最大静拉力。

3.2

      标定长度 calibrated length

      连接链在最大静荷重下各节距之和。

3.3

      永久伸长量 permanent elongation

      二倍静荷重试验后，连接链发生的永久伸长变形的数值。

3.4

      永久伸长率 permanent elongation rate

      连接链的永久伸长量与标定长度之比，以百分数表示。

3.5

      直径磨损量diameter wear

      连接链在使用过程中直径磨损的数值。

4 检验项目及技术要求

4.1 外观检查

4.1.1 锻造连接链表面应光洁，无裂纹。

4.1.2 焊接连接链表面应光洁，焊口处不允许有气孔、夹渣、裂纹等缺陷。

4.1.3 连接链应无变形，直径磨损量不得超过原尺寸的10%。

4.1.4 连接链基本参数应符合MT 244.1的规定要求，为质量合格产品，有MA标志证书并在有效期内。

4.2 二倍最大静荷重试验时的永久伸长率

      连接链在二倍最大静荷重试验时应无裂纹，永久伸长率不超过0.2%。

5 试验方法

5.1 一般规定

5.1.1 测量器具分辨率应不大于0.01 mm

5.1.2 试验用试验机的准确度应不低于±1% o

5.2 外观检查方法

5.2.1 尺寸测量使用符合要求的测量器具实测。

5.2.2 其余项目人工目测检查.

5.3 二倍最大静荷重试验方法

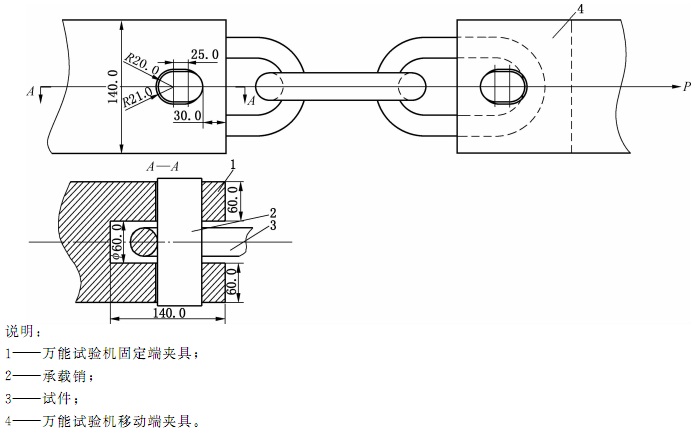

      将整挂连接链放置在如图1所示的夹具上，匀速加载至最大静荷重，测量标定长度L₀，然后以不大 于9.8 MPa/s的加载速率连续加载至二倍最大静荷重，再逐渐卸载至最大静荷重，测量连接链的各节

距之和L「按公式（1）计算出连接链的永久伸长量ΔLys。

ΔL_ys = L₁—L₀

      二倍最大静荷重时的永久伸长率也按公式（2）计算：

δ_ys = ΔL_ys/L₀×100%

图1 连接链试验示意图

6 检验周期和抽样规定

6.1 斜井使用的各种保险链以及矿车的连接环、链初次使用前和使用后每隔2年，应逐个以2倍于其最大静荷重的拉力进行试验。

6.2 倾斜井巷运输用的矿车连接链应至少每年进行1次2倍于其最大静荷重的拉力试验。

7 判定规则

7.1 外观检查项目应符合4.1的要求。

7.2 二倍最大静荷重试验结果应符合4.2的要求。

7.3 全部检验项目合格判定连接链合格。

7.4 外观检查不符合4.1的要求者,不再进行其他试验，即判定为不合格。

7.5 检验不合格的连接链不得继续使用。
