1 范围

      本标准规定了家具制造业手动喷漆房通风设施的气流组织形式、控制面位置及控制面风速的检测 与评估标准。

      本标准适用于家具制造业手动喷漆房通风设施的设计、控制风速的检测与评估。木材加工和木竹 藤棕草制品业的手动喷漆房可参照执行。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB 3095 环境空气质量标准

      GB 6514 涂装作业安全规程涂漆工艺安全及其通风净化

      GB 14444 涂装作业安全规程喷漆室安全技术规定

      GB 16297 大气污染物综合排放标准

      GB/T 16758 排风罩的分类及技术条件

      GB 50016 建筑设计防火规范

      GB/T 25915.3-2010 洁净室及相关受控环境 第3部分:检测方法

      GB/T 25915.6-2010 洁净室及相关受控环境 第6部分:词汇

      GB 50019 工业建筑供暖通风与空气调节设计规范

      GB 50073 洁净厂房设计规范

      GBZ 1 工业企业设计卫生标准

      GBZ2.1 工作场所职业危害接触限值 第1部分:化学有害因素

      AQ 4211 家具制造业防尘防毒技术规范

3 术语和定义

      下列术语和定义适用于本文件。

3.1

      手动喷漆房 manual spray painting room

      专用于进行手动喷漆作业的带强制通风的全封闭建筑物。

3.2

      气流组织 air distribution

      气流流向和均匀度按一定要求进行组织。

3.3

      静压仓 plenum chamber

      用于减少动压、增加静压、稳定气流和减少气流振动的通风装置。

3.4

      单向流 unidirectional airflow

      通过整个断面的风速稳定、大致平行的受控气流。

      [GB 50073-2013,定义 2.0.14；GB/T 25915.6-2010,定义 2.138]

3.5

      气流均匀性 uniformity of airflow

      各点风速值处于平均风速限定百分率以内的单向流形式。

      [GB/T 25915.3-2010,定义 3.4.8；GB/T 25915.6-2010,定义 2.139]

3.6

      控制面 capture face

      为控制有害物质而设定的截面。

3.7

      控制面风速 capture face velocity

      将控制面上有害物质有效捕集所需的最小风速。

4 气流组织形式

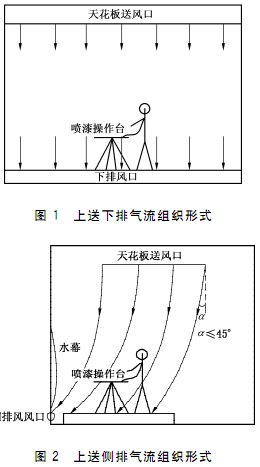

4.1 手动喷漆房应采用上送下排（如图1所示）或上送侧排（如图2所示）的单向流气流组织形式。

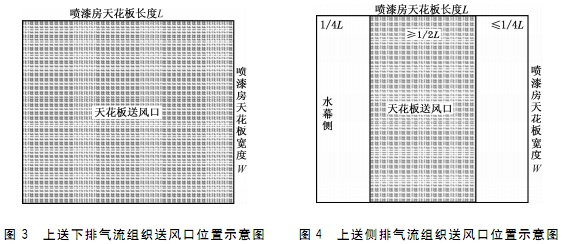

4.2 手动喷漆房采用上送下排单向流气流组织时，上送风的气流方向应垂直向下，送风口宜布满整个 天花板（如图3所示）；手动喷漆房采用上送侧排单向流气流组织时，上送风的气流方向与垂直面的夹角

      a 应不大于45°,送风口应与房间天花板同宽，送风口长度应不小于天花板长度的1/2(具体如图4所示）。

4.3 手动喷漆房应采取均流措施，宜通过静压仓等装置保证气流的均匀性；静压仓宜采取气流分布装置，送入静压仓的空气流速宜为2 m/s〜3 m/s,不能大于5 m/s。

4.4 手动喷漆房采用下排风时应保证排风口处的气流均匀性；手动喷漆房采用侧排风时，应在水幕下方设置排风口。

5 控制面位置确定

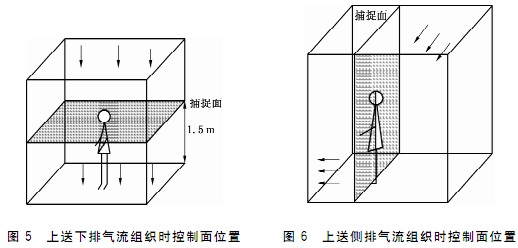

      手动喷漆房采用上送下排气流组织形式时，取距地面1.5 m高度处的水平截面为控制面，如图5

      手动喷漆房采用上送侧排气流组织形式时，取劳动者所在位置的垂直截面为控制面，如图6所示。

6 控制面风速

6.1 控制面风速检测点设置
