1 范围

      本标准规定了金属顶梁（以下简称顶梁）的分类、技术要求、试验方法、检验规则、标志、包装及贮存。

      本标准适用于煤矿采煤工作面支护顶板用顶梁。

2 引用标准

      下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均 为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

      GB 157-1989 锥度与角度系列

      GB 699-1988 优质碳素结构钢技术条件

      GB 700-1988 碳素结构钢

      GB 702-1986 热轧圆钢和方钢尺寸、外形、重量及允许偏差

      GB 704-1988 热轧扁钢尺寸、外形、重量及允许偏差

      GB/T 1184-1996形状和位置公差未注公差值

      GB/T 1804-1992 一般公差线性尺寸的未注公差

      GB 2649-1989 焊接接头机械性能试验取样方法

      GB 2650-1989 焊接接头冲击试验方法

      GB 2651-1989 焊接接头拉伸试验方法

      GB 2652-1989 焊缝及熔敷金属拉伸试验方法

      GB 2653-1989 焊接接头弯曲及压扁试验方法

      GB 2654-1989 焊接接头及堆焊金属硬度试验方法

      GB 2655-1989 焊接接头应变时效敏感性试验方法

      GB 2656-1981 焊缝金属和焊接接头的疲劳试验法

      GB 2829-1987 周期检验计数抽样程序及抽样表

      GB 3077-1988 合金结构钢技术条件

      GB/T 3414-1994 煤机用热轧异型钢

      GB 12361-1990 钢质模锻件通用技术条件

      GB/T 15239-1994 孤立批计数抽样检验程序及抽样表

      MT 112-1993 矿用单体液压支柱

      MT/T 154.1-1992 煤矿机电产品型号的编制导则和管理办法

      MT 646-1997 摩擦式金属支柱

      JB 4385-1987 锤上自由锻件 通用技术条件

      YB 3212-1980 热处理通用技术条件

3 定义、代号

      本标准采用下列定义。

3.1 顶梁 roof beam

      用于煤矿采煤工作面位于单体支柱之上顶板之下，传递顶板压力的支撑梁。

3.2 铰接式顶梁 articulated beam

      梁体端头焊有铰接结构部件的顶梁。

3.3 非铰接式顶梁 non-articulated beam

      梁体端头无铰接结构部件的顶梁。

3.4 单梁 single beam

      单根的顶梁。

3.5 主梁 main beam

      由主副梁构成的顶梁中，主要起承载作用的梁。

3.6 副梁 auxiliary beam

      由主副梁构成的顶梁中，主要起连接作用的梁。

3.7 顶梁长度 length of roof beam

      铰接式顶梁长度系指顶梁两端销孔中心距；非铰接式顶梁长度系指顶梁全长，用L表示。

3.8 单梁载荷 load of single beam

      单梁梁体在规定的试验方法和性能要求下，梁体应承受的外加集中载荷。包括：

      F₁--单梁最小载荷；

      F₂--单梁最大载荷；

      F₃--单梁破坏载荷；

      F₄--单梁反复加载载荷。

3.9 铰接部载荷 load of articulated section of roof beam

      相互铰接的顶梁在规定的试验方法和性能要求下，铰接部应承受的外加集中载荷。包括:

      F₅--铰接部最小载荷；

      F₆--铰接部最大载荷；

      F₇--铰接部破坏载荷；

      F₈--铰接部重复加载载荷。

4 产品分类

4.1顶梁型式

4.1.1 按连接方式分为铰接式和非铰接式顶梁。

4.1.2 按顶梁梁体截面形状分为A、B、C、D型顶梁。

4.2 基本参数

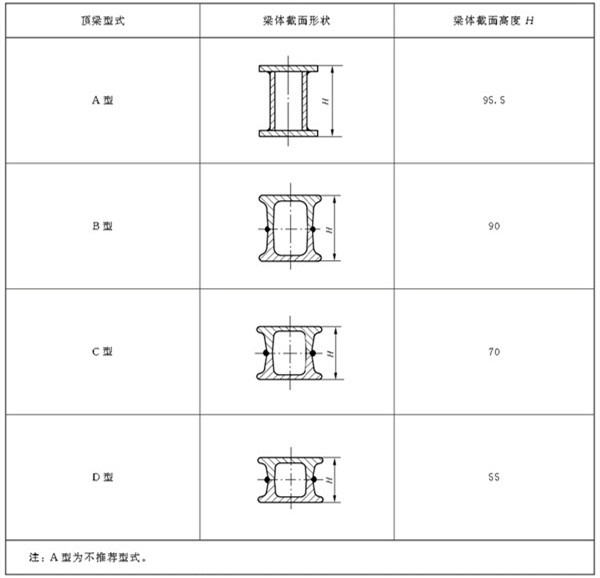

4.2.1 顶梁型式、梁体截面形状和截面高度见表1。

表1    mm

4.2.2 顶梁长度应符合表2的规定。

表2   mm

4.2.3 根据用户要求，允许生产特殊长度的顶梁。

4.2.4 单梁最小载荷值见表6。

4.3 产品型号编制方法

4.3.1 顶梁的产品型号编制方法应符合MT/T 154.1的规定。产品型号主要由“产品类型代号”、“第 一特征代号”、“第二特征代号”、“主参数代号”四部分组成，如按此划分尚不能区别不同产品时，允许增 加“补充特征代号”、“修改序号”以示区别。

4.3.2 顶梁产品型号的组成和排列方式如下：
