重要提示：本标准电子文件中所呈现的颜色不能作为真实颜色在屏幕上观看或用于印刷。虽然本标准中颜色的使用符合要求（根据目测检验在允许偏差内），但不能用于颜色匹配。关于颜色匹配参见附录A，附录A给出了引自色序系统的颜色参考值。

1 范围

      本标准规定了管道系统安全信息标记的要素内容、各要素的设计要求以及安全信息标记整体的设计及设置的原则和要求。

      本标准适用于安装在地面及地面以上的管道系统。船舶及海洋建筑物上的管道系统可参照使用。

      本标准不适用于埋设在地面以下的管道系统。本标准也不适用于除管道系统安全信息标记以外的其他安全标志或标记的设计。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB/T 15565 图形符号 术语

      GB 30000（所有部分）化学品分类和标签规范

      GB/T 31523.1 安全信息识别系统 第1部分：标志

3 术语和定义

      GB/T 15565界定的以及下列术语和定义适用于本文件。

3.1

      基本识别色 basic identification colour

      用于表示一组同类介质的颜色。

3.2

      辅助识别色 supplementary identification colour

      与基本识别色组合使用，用来表示介质特定用途的颜色。

3.3

      GHS分类 Global HS classification

      按照“全球化学品统一分类和标签制度（Globally harmonized system of classification and labelling of chemicals，GHS）”规定的标准对物质或混合物所进行的分类。

      注：GHS分类通常包括理化危险、健康危险和环境危险三类。

3.4

      安全数据表 safety data sheet

      管道介质的识别信息、健康及理化危险源信息、应急和消防等信息的规范化说明文件。

4 总体原则和要求

4.1 管道系统安全信息标记的主要作用是预防事故，也可用于在紧急情况下提供现场救援的辅助信息。通过安全信息标记提供的信息，应使人们能够辨认、识别和理解管道的流向以及与管道介质的类型及特性相关的危险。

4.2 安全信息标记宜用于以下方面：

      a）管道系统的正确安装；

      b）管道系统的正确使用；

      c）管道系统的维护；

      d）在紧急情况下，向专业人员传达关键的安全信息。

4.3 管道系统安全信息标记所传达的安全信息应与管道系统的风险评估、操作规程、安全规程等保持一致。

4.4 管道系统安全信息标记应按照管道介质的安全数据表（SDS）以综合和统一的方式，准确标示所有管道和物料输送系统中的管道介质以及与管道介质相关联的危险。

4.5 为了确保能够充分了解与管道介质相关的潜在危险，在某些情形中，管道系统安全信息标记应以完整和清晰易懂的方式提供特定的安全信息，这些信息包括物质的准确性质、温度、毒性以及管道介质发生泄漏时的窒息风险等。

4.6 管道系统安全信息标记应规范使用多种视觉要素准确传达安全信息。视觉要素包括颜色、文字、安全标志、危险象形图和箭头符号等。

      注：危险象形图是“全球化学品统一分类和标签制度（GHS）”中为每类危险规定的由符号、边框、颜色等要素构成的图形。

4.7 管道系统安全信息标记中的各要素应与相邻信息之间保持足够的对比度和区分度，并且应在预期的安全操作或安全控制的观察距离内保持可见性。

4.8 当管道介质成分中含有毒或有害物质时，管道系统安全信息标记中应包含表达有害物质的独特、明确的视觉要素及相应的安全标志。

      注：有毒和有害物质在GHS分类中通常包括理化危险、健康危险和环境危险三类。

4.9 管道系统安全信息标记的详细程度取决于多种因素，包括但不限于工厂的类型、操作的复杂程度、操作人员的技能水平等。应根据风险评估所确定的有关风险沟通的实际需求为管道系统设计安全信息标记。

4.10 为了确保安全信息传递的一致性，在管道系统中设置和使用的安全信息标记应具有相同的设计样式。

5 安全信息标记的要素

5.1 要素的内容

5.1.1 管道系统安全信息标记应包含以下四个关键要素：

      a）识别管道介质的颜色代码；

      b）管道介质名称：

      c）流向指示符；

      d）警告标志和（或）危险象形图。

      管道系统安全信息标记的设计示例参见附录B。

5.1.2 管道系统安全信息标记可包含以下两个可选要素：

      a) 附加信息；

      b) 辅助识别色。

5.2 颜色代码

5.2.1 管道系统安全信息标记应包含颜色代码，颜色代码包括基本识别色和用于表示有害物质的黄色安全色。

5.2.2 在不需要进一步区分有害物质时，管道系统安全信息标记中可不使用基本识别色而仅使用黄色安全色。

5.2.3 黄色安全色和基本识别色所对应的管道介质的类型见表1。附录A给出了引自不同色序系统的颜色参考值。

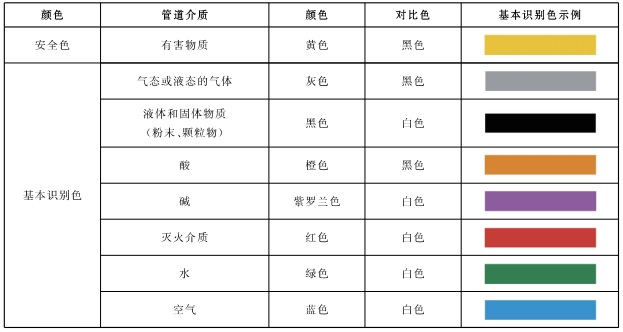

表1 安全色、基本识别色及其对比色

5.2.4 黄色安全色和基本识别色的色品坐标应落在表2规定的相关颜色范围内。各颜色的亮度因数应符合表2的规定。

表2 安全色及基本识别色的颜色范围和亮度因数
