1 范围

      GB/T 20888的本部分规定了以内燃机为动力源经传动轴传递动力至切割附件的杆式侧挂式动力修枝锯（以下简称侧挂式修枝锯）的设计、结构和使用方面的安全要求及其试验方法。本部分中切割附件是指锯链及做往复运动或旋转运动的外径不大于205mm的锯片。本部分提出了消除或减少使用以内燃机为动力的侧挂式修枝锯所产生的各种危害的方法，规定了由生产厂家提供的有关安全操作方面的资料要求。

      本部分涉及了与侧挂式修枝锯相关的，正常使用时以及合理的、可预见误用时的所有的重要危害，但没有涉及在操作手册中已经提出警告的架空电缆引起的电击危害。

      注：严重危害一览表参见附录A。

      本部分适用于在其实施后生产的侧挂式修枝锯。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB/T 23821-2009 机械安全 防止上下肢触及危险区的安全距离（ISO 13857：2008，IDT）

      ISO 6531 林业机械 便携式油锯 词汇（Machinery for forestry-Portable chain saws-Vocab-ulary)

      ISO 7112：2008 林业机械 便携式割灌机和割草机 词汇（Machinery for forestry-Portablebrush-cutters and grass-trimmers-Vocabulary)

      ISO 7113：1999 便携式割灌机 切割附件 单片金属刀片（Portable hand-held forestry ma-chines-Cutting attachments for brush cutters-Single-piece metal blades)

      ISO 8893 林业机械 便携式割灌机和割草机 发动机性能和燃油消耗（Forestry machinery-Portable brush cutters and grass-trimmers-Engineperformance and fuel consumption)

      ISO 12100：2010 机械安全 设计通则 风险评估与风险减小（Safety of machinery-Generalprinciples for design-Risk assessment and risk reduction)

      ISO 14982：1998 农林机械 电磁兼容性 试验方法和验收规则（Agricultural and forestry ma-chinery-Electromagnetic compatibility-Test methods and acceptance criteria)

      ISO 22867 林业及园林机械 以内燃机为动力的便携式手持操作机械振动测定规范 手把振动(Forestry and gardening machinery-Vibration test code for portable hand-held machines with internal combustion engine-Vibration at the handles)

      ISO 22868 林业及园林机械 以内燃机为动力的便携式手持操作机械噪声测定规范 工程法（2级精度）［Forestry and gardening machinery-Noise test code for portable hand-held machines with internal combustion engine-Engineering method (Grade 2 accuracy)]

      IEC 60745-1：2006 手持式电动工具 安全 第1部分：通用要求（Hand-held motor-operatedelectric tools-Safety-Part 1:General requirements)

3 术语和定义

      ISO 7112、ISO 6531和ISO 12100界定的以及下列术语和定义适用于本文件。

3.1

      杆式动力修枝锯 pole-mounted powered pruner

      安装有动力源并经长传动轴套管（杆）传递动力至切割附件，用于切割一段距离外枝桠的机器。

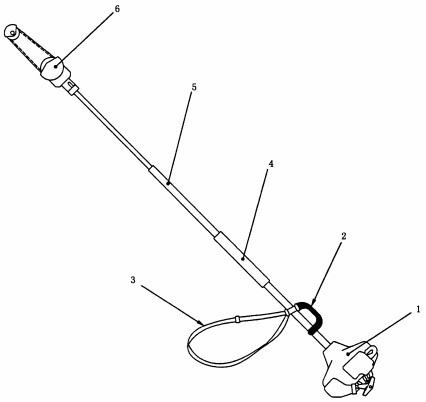

      注：图1给出了本部分规定的以内燃机为动力的带有锯链式切割附件的侧挂式动力修枝锯示例。

      说明：

      1——动力装置；

      2——后手把；

      3——背带；

      4——前手把；

      5——轴套管；

      6——切割附件。

图1 带有锯链式切割部件的侧挂式修枝锯示例

4 安全要求和/或防护措施

4.1 通则

      侧挂式修枝锯应遵守本章中的安全要求和/或防护措施。另外，侧挂式修枝锯的设计应满足ISO 12100中给出的本部分未涉及的相关但非严重危害的准则。

      安全使用侧挂式修枝锯取决于安全的工作条件，包括使用手套、工作靴及眼部、耳部、头部的个人防护设备以及安全工作程序（见5.1）。

      除非本部分另行规定，否则安全距离应满足 GB/T 23821-2009中4.2.4.1与4.2.4.3的要求。

4.2 手把

4.2.1 要求

      侧挂式修枝锯应具有供双手分别握持的两个手把，其结构设计上应确保不管操作者是否戴防护手套都能完全握住手把，并且手把的形状和表面能确保握持的可靠性。如果靠近切割附件的手把是轴套管的一个组成部分，其直径应介于20mm和50mm之间，手把长度应不小于100mm。

      弧形或环形手把握持区域长度可由直线或曲率半径大于100mm的多段曲线段组成，在握持区域表面的一端或两端的曲率半径应不大于10mm。

4.2.2 检验

      通过观察和测量检验手把的设计和尺寸。

4.3 背带

4.3.1 要求

      侧挂式修枝锯应配备可调节的背带。背带的主要功用是在非切割状态移动工位时吊挂机器和减少与切割附件意外接触的危险。

      背带应配置快速释放机构或采用类似设计，以保证在发生紧急事故时能迅速使人与机器分离。无论以何种方式应对紧急事故的快速释放机构都应确保侧挂式修枝锯能快速从背带上脱开或背带从操作者身上迅速解开。

      若安装有快速释放机构，则应保证即使在负载状态下，也能用一只手将其打开并且释放机器。

4.3.2 检验

      通过观察来检验背带及其调整机构的功能。通过在操作者穿着背带时并在吊挂点垂直施加3倍于机器净重量的力的方法，来对快速释放机构进行功能测试。

4.4 切割附件

4.4.1 锯链式切割附件

4.4.1.1 要求

      锯链式切割附件应有调节锯链张紧程度的装置，其张紧度可调至使用说明书所述的张紧状态，在使用说明书中应描述确保锯链张紧度的方法。

      链轮应有自动或手动润滑装置。如果装有手动润滑装置，应保证在双手握持机器时能够操纵该装置。

4.4.1.2 检验

      通过观察和功能试验来检验锯链的润滑和调整方式。
