1 范围

      本标准规定了高处作业用安全带的测试设备、测试方法、数据处理等内容。

      本标准适用于由高处作业用安全带。

      本标准不适用于体育运动、消防行业所使用的安全带。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB 8965.1-2020 防护服装 阻燃服

      GB/T 10125 人造气氛腐蚀试验 盐雾试验

      GB 12014-2019 防护服装 防静电服

      GB 24540-2009 防护服装 酸碱类化学品防护服

3 术语和定义

      下列术语和定义适用于本文件。

3.1

      动态力测量装置 force measuring apparatus

      由动态力传感器、数字显示器或图表记录器及滤波装置等组成的测试系统。

3.2

      安全空间 safety space

      位于作业面下方，不存在任何可能对坠落者造成碰撞伤害物体的立体空间。

3.3

      伸展长度 deploy distance

      在测试过程中当坠落停止后，模拟人悬吊状态下从测试挂点到模拟人最低点的垂直距离。

3.4

      自由坠落距离 free-fall distance

      从坠落开始时至安全带产生制动时，连接安全绳的系带连接点的垂直位移。

3.5

      双尾安全绳 twin-tail lanyard

      包含两根完整，并且具备一个不可拆分的共用端的安全绳。

3.6

      模拟人 torso dummy

      在进行测试时使用的模拟使用者躯干外形、重心的人形重物。

4 测试设备

4.1 模拟人

4.1.1 模拟人应符合图1中描述的尺寸和要求。

4.1.2 模拟人重量应为（100±1）kg。

4.1.3 模拟人重心应在下腹部上方（200±25）mm处。

4.1.4 模拟人外表面应包裹厚度至少为40mm的橡塑材料，表面邵氏硬度应大于90。

单位为毫米

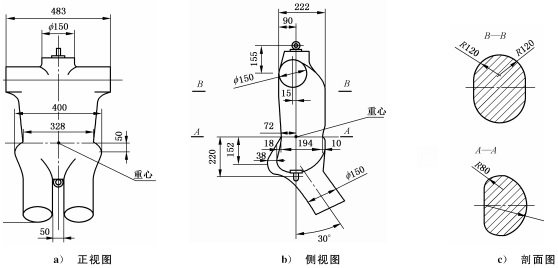

图1 模拟人外形及主要尺寸

4.2 测试链条

      测试链条在悬垂状态下两连接点间的长度为（2000±25）mm，链条直径不小于6mm。

4.3 测试结构

4.3.1 测试结构应为刚性结构，可与建筑结构连为一体或为独立的框架结构，悬挂点在承受20kN的作用力时，最大位移小于1mm。

4.3.2 测试结构应设有供安装安全带所需的预留孔位及安装构件，并确保在测试过程中模拟人不与测试结构发生碰撞。

4.3.3 测试挂点的位置应确保测试开始至坠落完成后模拟人被悬吊空中的过程中不接触地面，高度应至少大于产品说明中所规定的安全空间。

4.3.4 测试结构应具备提升功能，并应根据测试需要调整释放点与测试挂点间的相对位置。

4.4 释放装置

      释放装置应确保模拟人在释放时的初速度为0，并以自由落体的状态下落。

4.5 动态力测量装置

4.5.1 动态力传感器量程应不小于10kN，精确度为±2％。

4.5.2 装置响应频率不低于1kHz，并带有滤波装置。

4.5.3 装置连续采样时间不低于20s。

4.5.4 装置可显示采样区间内的冲击力峰值，分辨率不应小于1N。

4.6 距离测量装置

      距离测量装置量程应满足测试需要，分辨率不应小于1cm。

5 测试方法

5.1 区域限制用安全带系统性能测试

5.1.1 测试图例

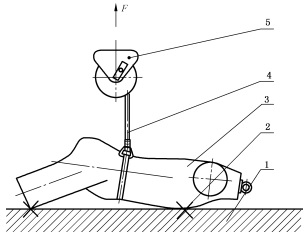

      区域限制用安全带测试示例见图2。

      说明：

      1——测试台架；

      2——模拟人固定点：

      3——模拟人；

      4——被测样品：

      5——调节装置（如果有）；

      F——加载方向。

图2 区域限制用安全带测试示例

5.1.2 仅含系带及安全绳的区域限制用安全带

      带有系带、安全绳的区域限制用安全带测试步骤如下：

      a）将系带按照使用说明书的要求穿戴至模拟人身上，将模拟人固定至测试台架上；

      b）将安全绳按照使用说明书与系带连接；

      c) 在系带所有调节扣边缘处进行标记；

      d) 取（1000±10）mm的安全绳与加载装置连接；

      e）启动加载装置，并施加载荷至（15＋0.3）kN，保持载荷至少3min；

      f）卸载后观察并记录安全带情况，测量并记录系带在调节扣内的位移。
