GB/T 19212.16-2017 变压器、电抗器、电源装置及其组合的安全 第16部分:医疗场所供电用隔离变压器的特殊要求和试验

  • 发表时间:2023-03-11
  • 来源:共立消防
  • 人气:

1 范围

      GB/T 19212.1-2016的该章用下列内容代替:

      GB/T 19212的本部分规定了医疗场所供电用隔离变压器的安全要求。

      注1:安全要求包括电气、温度和机械方面。

      除非另有规定,以下“变压器”包括医疗场所供电用隔离变压器。

      本部分适用于驻立式、单相或三相、空气冷却(自冷或风冷)组别II医疗场所医疗IT系统供电用的独立用干式隔离变压器。它与二次侧的IT电源系统固定导线永久连接。绕组可以是包封式或非包封式。

      注2:IT电源系统的规定见GB/T 16895.1。

      注3:组别Ⅱ医疗IT系统医疗场所的安装规程包含在GB/T 16895.24中。

      注4:本部分涉及的变压器用于医疗场所供电用。从该变压器的下游连接的所有其他变压器或设备不包含在本部分中。

      额定电源电压不超过交流1000V,额定电源频率和内部工作频率不超过500 Hz。

      对于单相和三相变压器额定输出不小于0.5 kVA,且不大于10kVA。

      如果购买方和制造方另有协议时,本部分也适用于不限制额定输出的变压器。

      注5:本部分不包括拟向配电网供电的变压器。

      对于单相或三相变压器(相间电压),空载输出电压和额定输出电压不超过交流250V。

      本部分不适用于电源供电装置。

      本部分不适用于预定要与变压器的输入和输出端子连接的外部电路及其元器件。当安装规程或电器规范要求电路之间为双重绝缘或加强绝缘时,可使用本部分包括的变压器。

      注6:注意以下情况:

      ——对预定要用在车辆、船舶或飞机上的变压器,可能需要附加要求(按其他适用的标准、国家规程等);

      ——宜考虑采取避免外壳和外壳内元器件受诸如霉菌、害虫、白蚁、日辐射和结冰等外界影响的防护措施;

      ——宜考虑变压器运输、储存和工作的不同条件;

      ——对预定要用于特殊环境的变压器,可以采用符合其他适用的标准和国家规程规定的附加要求。

2 规范性引用文件

      除下列引用文件外,GB/T 19212.1-2016的该章适用。

      该章增加下列引用文件:

      GB/T 19212.1-2016 变压器、电抗器、电源装置及其组合的安全 第1部分:通用要求和试验(IEC 61558-1:2009,MOD)

3 术语和定义

      除下列术语和定义外,GB/T 19212.1-2016的该章适用。

      该章增加下列术语和定义:

3.1.101

      医疗场所供电用隔离变压器 isolating transformers for the supply of medical locations

      用来为组别II医疗场所医疗IT系统供电用的隔离变压器,除铁心与壳体之间外,变压器各部分(壳体、屏蔽、电路、热敏装置)之间应设计成具有双重绝缘或加强绝缘的永久性连接。

3.4.101

      功能性屏蔽 functional screening

      在两个绕组之间或绕组与铁心之间或某个组件的屏蔽或整个变压器的屏蔽之间,由于功能性的原因,用导电材料进行分离。

3.5.101

      额定输入电流 rated input current

      变压器接有额定输出负载时的输入电流。

3.6.101

      空载输入电流 no-load input current

      在额定频率下空载输出时,接入额定电源电压的变压器的输入电流。

3.6.102

      涌流 inrush current

      在额定电源电压下接通变压器时,变压器空载输入电流的最大瞬时值(峰值)。

4 一般要求

      GB/T 19212.1-2016的该章适用。

5 试验的一般说明

      GB/T 19212.1-2016的该章适用。

6 额定值

      除下列条款外,GB/T 19212.1-2016的该章适用。

      该章增加下列条款:

6.101 对于单相或三相变压器,额定输出电压(相间电压)不应超过交流250V。

6.102 额定输出不应小于0.5kVA,并且不应大于10kVA。

      购买方和制造方另有协议时,变压器额定输出不受限制。

6.103 额定频率不应超过500 Hz。

6.104 额定电源电压不应超过交流1000V。

      通过目视检查标志来检验是否符合6.101~6.104的要求。

7 分类

      除下列条款外,GB/T 19212.1-2016的该章适用。

7.2 该条用下列内容代替:

      按短路保护或非正常条件保护分类:

      ——非耐短路变压器。

8 标志和其他信息

      除下列条款外,GB/T 19212.1-2016的该章适用。

8.1 h)项的第一句话用下列内容代替:

8.11中给出了表示该种变压器类型的相应图形符号;

      t)项增加下列内容:

      变压器应标出测量的短路电压,用额定电源电压的百分数表示。

8.1.101 当涌流超过额定输入电流峰值的8倍时,其结果值应在变压器上标出。

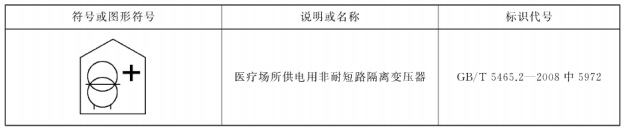

8.11 该条增加下列内容:


8.14 该条增加下列内容:

      说明书应说明:“接地屏蔽应符合GB/T 19212.1-2016中第18章漏电流的要求,并应与地连接。”如果变压器内部装有温度传感器,则说明书应说明其型号。如果国家安装规程允许,则说明书应给出变压器电路的要求值。

9 电击防护

      GB/T 19212.1-2016的该章适用。

10 输入电压设定值的改变

      GB/T 19212.1-2016的该章适用。

11 负载输出电压和输出电流

      GB/T 19212.1-2016的该章适用。

12 空载输出电压

      除下列条款外,GB/T 19212.1-2016的该章适用。

      该章增加下列条款:

      空载输出电压应在额定环境温度下,当变压器接到额定频率的额定电源电压时测量。

12.101 对于单相或三相变压器,空载输出电压(相间电压)不应超过交流250 V。

12.102 空载输出电压与负载输出电压之差不应过大。

      按照下列公式,差值表示为后者电压计算值的百分数:


以上为标准部分内容,也可点击下方链接下载标准原文:

下载地址:《GB/T 19212.16-2017 变压器、电抗器、电源装置及其组合的安全 第16部分:医疗场所供电用隔离变压器的特殊要求和试验
