GB/T 19212.14-2012 电源电压为1 100V及以下的变压器、电抗器、电源装置和类似产品的安全 第14部分:自耦变压器和内装自耦变压器的电源装置的特殊要求和试验

  • 发表时间:2023-03-10
  • 来源:共立消防
  • 人气:

1 范围

      GB 19212.1-2008的该章用下列内容代替:

      本部分规定了一般用途自耦变压器和内装一般用途自耦变压器的电源装置的安全方面的要求。带有电子电路的变压器也包括在本部分中。

      注1:包括电气、温度和机械方面的安全。

      除非另有规定,以下“变压器”包括一般用途自耦变压器和内装一般用途自耦变压器的电源装置。

      注2:对(线性)电源装置,本部分适用。对开关电源装置,IEC 61558-2-16和本部分适用。

      本部分适用于驻立式或移动式、单相或多相、空气冷却(自冷却或风冷)独立用和配套用的干式变压器。绕组可以是包封式的或非包封式的。

      额定电源电压不超过交流1100 V,额定频率及内部运行频率不超过500 Hz。

      铁心容量不超过:

      ——对单相变压器,为2kVA;

      ——对多相变压器,为10kVA。

      额定输出不超过:

      ——对单相变压器,为40kVA;

      ——对多相变压器,为200kVA。

      如果采购方和制造方另有协议时,本部分也适用于对铁心容量和额定输出不限制的变压器。

      如果适用时,空载输出电压或额定输出电压不超过交流1000V或无纹波直流1415 V,且对独立用变压器,空载输出电压及额定输出电压应超过交流50V或无纹波直流120V。

      本部分不适用于预定要与变压器的输入和输出端子连接的外部电路及其元器件。

      本部分包括的变压器只适用于安装规程或最终产品标准要求电路间不绝缘的场合。

      注3:注意下列说明:

      ——对预定要用在车辆、船舶或飞机上的变压器,可能需要一些附加的要求(按其他适用标准、国家规程等);

      ——避免外壳和外壳内元器件受诸如霉菌、害虫、白蚁、日辐射和结冰等外界影响的防护措施也应当考虑;

      ——变压器运输、储存和工作的不同条件也应当考虑;

      ——对预定要用于特殊环境,例如用于热带环境的变压器,可以采用符合其他适用标准和国家规程规定的附加要求。

      注4:随着今后变压器技术的发展,可能需要提高频率的上限值,而到那时之前,可以将本部分作为导则使用。

2 规范性引用文件

      除下列引用文件外,GB 19212.1-2008电力变压器、电源、电抗器和类似产品的安全 第1部分:通用要求和试验(IEC 61558-1:2005,IDT)的该章适用。

      该章增加下列引用文件:

      GB 19212.1-2008/IEC 61558:2005《电力变压器、电源、电抗器和类似产品的安全 第1部分:通用要求和试验》第1号修改单(IEC 61558-1 Ed 2.0 AMENDEMENT 1,IDT)

3 术语和定义

      除下列内容外,GB 19212.1-2008的该章适用:

      删除第三段。

3.7.22的注2不适用。

      该章增加下列内容:

3.1.101

      自耦变压器 auto-transformer

      输入和输出绕组有公共部分的变压器。

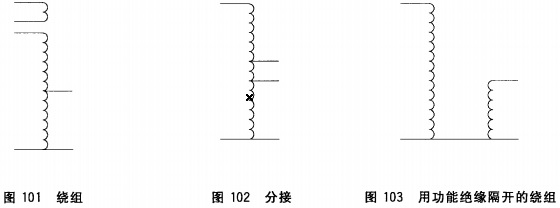

      注1:自耦变压器可以具有用于调节目的的辅助绕组(见图101)或分接(见图102)。

      注2:如果变压器各绕组间至少用功能绝缘隔开且又有电气连接,则可以认为是自耦变压器(见图103)。


3.5.101

      铁心容量 core power

      在相同的电源电压、输出电压、频率、功率因数和热特性下,如果自耦变压器的铁心用于独立绕组变压器时,该铁心能够传递的功率。

4 一般要求

      GB 19212.1-2008的该章适用。

5 试验的一般说明

      GB 19212.1-2008的该章适用。

6 额定值

      GB 19212.1-2008的该章用下列内容代替:

6.101 额定输出电压不应超过交流1000V或无纹波直流1415 V。对独立用变压器,额定输出电压应超过交流50V或无纹波直流120V。

6.102 额定输出不应超过:

      ——对单相变压器,为40kVA;

      ——对多相变压器,为200 kVA。

      采购方和制造方另有协议时,额定输出可不受限制。

6.103 额定电源频率及内部运行频率不应超过500 Hz。

6.104 额定电源电压不应超过交流1100V。

6.105 铁心容量不应超过:

      ——对单相变压器,为2kVA;

      ——对多相变压器,为10kVA。

      采购方和制造方另有协议时,铁心容量可不受限制。

      铁心容量和额定输出间的关系用下式表达:


      式中:

      Pc——铁心容量,单位为伏安(VA);

      Pr——额定输出,单位为伏安(VA);

      Vmax和Vmin——额定电源电压或额定输出电压的最大值和最小值。

      注:在此情况下,铁心容量限值适用于额定输出。

      本公式不适用于有电气连接的独立绕组的自耦变压器(见图103)。在这种情况下,变压器的铁心容量等于额定输出。

      通过目视检查标记来检验是否符合6.101~6.105的要求。

7 分类

      GB 19212.1-2008的该章适用。

8 标志和其他信息

      除下列内容外,GB 19212.1--2008的该章适用。

8.1 h)项用下列内容代替:

      变压器应标有8.11中所示的表示该种变压器的相关图形符号。

8.11 该条增加下列内容:


以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
