1 范围

      GB 19212.1-2016的该章用下列内容代替：

      GB 19212的本部分规定了电铃和电钟变压器及内装电铃和电钟变压器的电源装置的安全要求。带有电子电路的变压器也包括在本部分中。

      注1：安全要求包括电气、温度和机械方面。

      除非另有规定，以下“变压器”包括电铃和电钟变压器及内装电铃和电钟变压器的电源装置。

      本部分适用于驻立式、单相、空气冷却（自冷或风冷）、独立用或配套用干式变压器。其绕组可以是包封式或非包封式。

      本标准适用于变压器和电源装置（线性）。

      本部分与GB 19212.17开关型电源装置结合使用，也适用于内部工作频率超过500Hz的电源装置。当两项标准的要求不一致时，优先采用更严格的标准。

      额定电源电压不超过交流250 V，额定电源频率不超过500 Hz。本标准适用于内部工作频率不超过500Hz的变压器和线性电源装置。

      额定输出不应超过100 VA。

      空载输出电压不超过交流33V或无纹波直流46V，额定输出电压不超过交流24V或无纹波直流33 V。

      电铃和电钟变压器通常预定为短时加有负载的家用电声信号设备和其他类似装置供电。

      注2；部分负载可以作为照明用。

      本标准不适用于预定要与变压器的输入和输出端子连接的外部电路及其元器件。

      当安装规程或最终产品标准要求的电路之间为双重绝缘或加强绝缘时，可使用本部分包括的变压器。

      注3 通常，变压器是预定要与设备配套使用以满足设备的功能要求，用来提供与电源电压不同的电压。其电击防护可以通过所配套设备的其他部件来提供（或完善），例如外壳。输出电路的部件可以连接到输入电路或保护接地。

      本部分适用于与专用设备配套的变压器，其范围由相关标准确定。

      注4：应注意以下情况：

      ——避免外壳和外壳内元器件受诸如霉菌、害虫、白蚁、日辐射和结冰等外界影响的防护措施也应当考虑；

      ——变压器运输、储存和工作的不同条件也应当考虑；

      ——对预定要用于特殊环境的变压器，例如热带环境，可以采用符合其他适用的标准和国家规程的附加要求。

      注5：随着今后变压器技术的发展，可能需要提高变压器频率的上限值，到那时之前，可以将本部分作为导则使用。

2 规范性引用文件

      除下列引用文件外，GB 19212.1-2016的该章适用。

      该章增加下列引用文件：

      GB 19212.1 2016变压器、电抗器、电源装置及其组合的安全 第1部分：通用要求和试验(IEC 61558-1:2009,MOD)

3 术语和定义

      除下列术语和定义外，GB 19212.1-2016的该章适用。

      该章增加下列术语和定义：

3.1.101

      电铃和电钟变压器 bell and chime transformer

      一种专门预定为家用电声信号设备和其他类似装置供电的单相安全隔离变压器

4 一般要求

      GB 19212.1-2016的该章适用。

5 试验的一般说明

      GB 19212.1-2016的该章适用。

6 额定值

      该章用下列条款代替：

6.101 额定输出电压不应超过交流24V或无纹波直流33V。

      对于独立用变压器，此输出电压限值也适用于不预定互相连接但呈串联连接的输出绕组。

6.102 额定输出不应超过100 VA。

6.103 额定电源频率和内部工作频率不应超过500 Hz。

6.104 额定电源电压不应超过交流250V。

      通过检查标志来检验是否符合6.101～6.104的要求。

7 分类

      除下列条款外，GB 19212.1-2016的该章适用。

7.2 该条用下列内容代替：

      按短路保护或非正常使用保护分类：

      ——固有耐短路变压器；

      ——非固有耐短路变压器；

      ——无危害式变压器。

7.4 该条用下列内容代替：按移动方式分类：

      ——固定式变压器。

7.5 该条用下列内容代替：

      按工作方式分类：

      ——短时工作循环；

      ——间歇工作循环。

      注：照明用的负载可以连续施加。

      该章增加下列条款：

7.101 按安装方式分类：

      ——安装在配电装置内；

      ——安装在电声信号装置（电铃、电钟、蜂鸣器等）内；

      ——安装在出线盒或出线箱上；

      ——嵌入安装；

      ——表面安装。

8 标志和其他信息

      除下列条款外，GB 19212.1-2016的该章适用。

8.1 h）用下列内容代替：

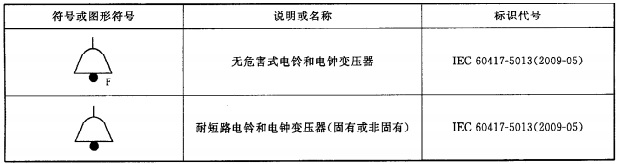

      变压器应标有8.11所示的图形符号之一；

8.11 该条增加下列内容，

9 电击防护

      除下列条款外，GB 19212.1-2016的该章适用。

      该章增加下列条款：

9.101 当将导线接至输出端子时，应防止偶然接触输人电路中的绕组和危险带电零部件。

      通过检查和使用GB 19212.1-2016中图2所示的标准试验指来检验是否合格。试验指应不可能触及输入电路中的绕组或危险带电零部件。

10 输入电压设定值的改变

      GB 19212.1-2016的该章适用。

11 负载输出电压和输出电流

      除下列条款外，GB 19212.1-2016的该章适用。

11.1 该条用下列内容代替：

      当变压器接到额定电源频率的额定电源电压，并用一个能在额定输出电压和额定功率因数（对交流电流）下产生额定输出的阻抗作负载，其输出电压值与额定值相差不应大于：
