1 范围

      本文件规定了电力系统安全稳定计算的要求、基础条件、方法和判据、提高稳定性的措施以及安全稳定计算分析的管理。

      本文件适用于220kV及以上电力系统规划、设计、建设、生产运行、科学试验、设备制造中的安全稳定计算分析工作。220kV以下电力系统的安全稳定计算工作可参照执行。

2 规范性引用文件

      下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB/T 15544.1 三相交流系统短路电流计算 第1部分：电流计算

      GB/T 26399 电力系统安全稳定控制技术导则

      GB/T 31464 电网运行准则

      GB 38755-2019 电力系统安全稳定导则

3 术语和定义

      GB 38755-2019界定的以及下列术语和定义适用于本文件。

3.1

      电力系统安全性 power system security

      电力系统在运行中承受扰动（例如突然失去电力系统的元件，或短路故障等）的能力。

      注：通过两个特性表征：

      a）电力系统能承受住扰动引起的暂态过程并过渡到一个可接受的运行工况；

      b）在新的运行工况下，各种约束条件得到满足。

      ［来源：GB 38755-2019,2.1，有修改］

3.2

      电力系统稳定性 power system stability

      电力系统受到扰动后保持稳定运行的能力。

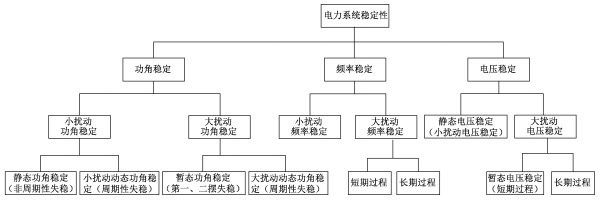

      注：电力系统稳定性分为功角稳定、电压稳定和频率稳定3大类，具体分类见图1。

图1 电力系统稳定性分类

      ［来源：GB 38755-2019,2.2，有修改］

3.2.1

      功角稳定 rotor angle stability

      同步互联电力系统中的同步发电机受到扰动后保持同步运行的能力。

      注：功角失稳由同步转矩或阻尼转矩不足引起，同步转矩不足导致非周期性失稳，而阻尼转矩不足导致振荡失稳。功角稳定又可分为静态功角稳定、暂态功角稳定和动态功角稳定。

      ［来源：GB 38755-2019,2.2.1］

3.2.1.1

      静态功角稳定 steady-state rotor angle stability

      电力系统受到小扰动后，不发生功角非周期性失步，自动恢复到起始运行状态的能力。

      ［来源：GB 38755-2019,2.2.1.1］

3.2.1.2

      暂态功角稳定 transient rotor angle stability

      电力系统受到大扰动后，各同步发电机保持同步运行并过渡到新的或恢复到原来稳态运行方式的能力。

      注：通常指保持第一、第二摇摆不失步的功角稳定。

      ［来源：GB 38755-2019,2.2.1.2］

3.2.1.3

      动态功角稳定 dynamic rotor angle stability

      电力系统受到小扰动或大扰动后，在自动调节和控制装置的作用下，保持长过程功角稳定的能力。      ［来源：GB 38755-2019,2.2.1.3］

3.2.1.3.1

      小扰动动态功角稳定 small-disturbance dynamic rotor angle stability

      电力系统受到小扰动后，在自动调节和控制装置的作用下，不发生发散振荡或持续振荡，保持功角稳定的能力。

      ［来源：GB 38755-2019,2.2.1.3.1］

3.2.1.3.2

      大扰动动态功角稳定 large-disturbance dynamic rotor angle stability

      电力系统受到大扰动后，在自动调节和控制装置的作用下，保持长过程功角稳定的能力。注：通常指电力系统受到大扰动后不发生发散振荡或持续振荡。

      ［来源：GB 38755-2019,2.2.1.3.2］

3.2.2

      电压稳定 voltage stability

      电力系统受到小扰动或大扰动后，系统电压能够保持或恢复到允许的范围内，不发生电压崩溃的能力。

      ［来源：GB 38755-2019,2.2.2］

3.2.2.1

      静态电压稳定 steady-state voltage stability

      电力系统受到小扰动后，系统所有母线保持稳定电压的能力。

      ［来源：GB 38755-2019,2.2.2.1］

3.2.2.2

      暂态电压稳定 transient voltage stability

      电力系统受到大扰动后，系统所有母线保持稳定电压的能力。

      ［来源：GB 38755-2019,2.2.2.2］

3.2.3

      频率稳定 frequency stability

      电力系统受到小扰动或大扰动后，系统频率能够保持或恢复到允许的范围内，不发生频率振荡或崩溃的能力。

      ［来源：GB 38755-2019,2.2.3］

3.2.3.1

      小扰动频率稳定 small-disturbance frequency stability

      电力系统受到小扰动后，系统频率能够保持或恢复到允许的范围内，不发生频率振荡的能力。

3.2.3.2

      大扰动频率稳定 large-disturbance frequency stability

      电力系统受到大扰动后，系统频率能够保持或恢复到允许的范围内，不发生频率崩溃的能力。

3.3

      电磁暂态过程 electromagnetic transient

      电力系统各元件涉及的电场和磁场以及相应的电压和电流的变化过程，主要考虑从微秒至数秒之间的动态过程。

      注：电力系统电磁暂态过程主要关注由系统外部引起的暂态过程（如雷电过电压），由故障及操作引起的暂态过程（如操作过电压、工频过电压），谐振暂态过程（如次同步谐振、铁磁谐振），控制暂态过程（如一次与二次系统的相互作用），电力电子装置及灵活交流输电系统、高压直流输电中的快速暂态和非正弦的准稳态过程等。

3.4

      机电暂态过程 electromechanical transient

      由于发电机和电动机电磁转矩的变化所引起电机转子机械运动的变化过程，主要考虑几个周波到数十秒的过程。

      注：电力系统机电暂态过程主要关注电力系统受到大扰动后的暂态稳定和受到小扰动后的小扰动稳定性能，包括功角稳定、电压稳定和频率稳定。

3.5

      长期动态过程 mid-long term dynamic

      大规模系统扰动以及由此引发的有功和无功功率、发电量和用电量之间不平衡等持续时间较长、动作较缓慢的变化过程，主要考虑数十秒至数十分钟的动态过程。
