1 范围

      本文件规定了截留钥匙联锁装置及系统的要求和使用信息。

      本文件适用于与安全相关的截留钥匙联锁装置及系统。

2 规范性引用文件

      下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB/T 14048.1-2012 低压开关设备和控制设备 第1部分：总则

      GB/T 14048.3-2017 低压开关设备和控制设备 第3部分：开关、隔离器、隔离开关及熔断器组合电器

      GB/T 14048.5-2017 低压开关设备和控制设备 第5-1部分：控制电路电器和开关元件 机电式控制电路电器

      GB/T 15706-2012 机械安全 设计通则 风险评估与风险减小

      GB/T 16855.1-2018 机械安全 控制系统安全相关部件 第1部分：设计通则

      GB/T 16855.2-2015 机械安全 控制系统安全相关部件 第2部分：确认

      GB/T 18831-2017 机械安全 与防护装置相关的联锁装置 设计和选择原则

      GB/T 41108.1 机械安全 联锁装置的安全要求 第1部分：直接断开位置开关

      GB/T 41108.2-2021 机械安全 联锁装置的安全要求 第2部分：带防护锁定的联锁装置

3 术语和定义

      GB/T 15706-2012、GB/T 18831-2017和GB/T 41108.1界定的以及下列术语和定义适用于本文件。

3.1

      截留钥匙联锁系统 trapped key interlocking system

      至少包含两个截留钥匙联锁装置，并通过钥匙的转移实现一种或多种安全功能的系统。

      注：截留钥匙联锁系统主要实现隔离控制和访问控制两种子功能，中间传递子功能为可选功能。

3.2

      钥匙 key

      用于操作带匹配编码的截留钥匙联锁装置的组件。

3.3

      截留钥匙联锁装置 trapped key interlocking device

      截留钥匙联锁系统的组成部分，通过在给定系统中锁定或解锁钥匙来实现一种安全功能的装置。示例：钥匙操作开关、钥匙交换装置、授权门锁等。

3.3.1

      插销锁 bolt lock

      通过伸长插销来锁定目标，可实现隔离控制的截留钥匙联锁装置。

      注1：某些应用中，插销锁也用于实现访问控制。

      注2：插销锁工作原理及示例见图1。

      注：符号及说明见表1。

图1 插销锁示例

3.3.2

      钥匙操作开关 key operated switch

      由只能通过钥匙进行操作的开关组成，可实现隔离控制的截留钥匙联锁装置。

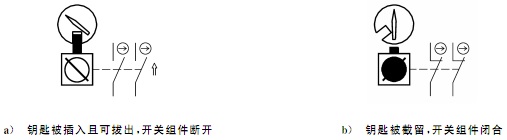

      注：钥匙操作开关工作原理及示例见图2。

      注：符号及说明见表1。

图2 钥匙操作开关示例

3.3.3

      延时装置 time delay device

      在预先确定的时间段之后就解锁钥匙的截留钥匙联锁装置。

3.3.4

      钥匙交换装置 key exchange device

      插入一把或多把钥匙并截留（锁定），同时解锁一把或多把不同编码的钥匙的截留钥匙联锁装置。

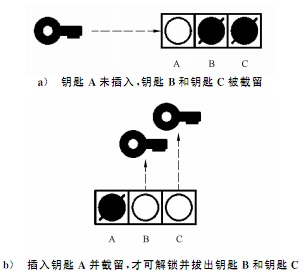

      注：钥匙交换装置工作原理及示例见图3。

      标引序号说明：

      A、B、C——钥匙。

      注：符号及说明见表1。

图3 钥匙交换装置示例

3.3.5

      授权门锁 access lock

      用于锁定活动式防护装置，可实现访问控制的截留钥匙联锁装置。

      注1：授权门锁也可用于锁定防护装置以外的目标，如隔离器、阀门。

      注2：授权门锁（带个人钥匙）的工作原理及示例见图9。

3.4

      个人钥匙 personnel key

      安全钥匙 safety key

      操作者从截留钥匙联锁装置（通常是用于全身进入的授权门锁）上拔出并自己随身携带保管，用于防止危险状况（如防止机器被其他人意外启动）的钥匙。

3.5

      隔离控制 isolation control

      截留钥匙联锁系统的一种子功能，该功能可使动力或运动达到并保持安全状态。

3.6

      中间传递 intermediate transfer

      截留钥匙联锁系统的一种子功能，该功能可实现钥匙按照规定条件在隔离控制与访问控制之间传递。

3.7

      访问控制 access control

      截留钥匙联锁系统的一种子功能，该功能可限制人员进入安全防护区域或限制改变机器操作模式和功能。

4 符号

      下列符号适用于本文件。
