GB 10395.23-2010 农林机械 安全 第23部分:固定式圆形青贮窖卸料机

  • 发表时间:2023-01-30
  • 来源:共立消防
  • 人气:

1 范围

      GB 10395的本部分规定了设计和制造安装在固定式圆形青贮窖中用于卸出青贮饲料和类似饲料的卸料机(以下简称“卸料机”)的安全要求,还规定了制造厂应提供的安全操作信息的类型。本部分未规定卸料机移窖时安装或拆除方面的技术要求。

      本部分适用于在青贮饲料层上表面工作的低速电动青贮窖卸料机。

      本部分仅涉及由卸料机产生的危险,不涉及青贮窖系统自身产生的危险(例如:生成气体产生的危险)。

      本部分未考虑环境方面因素。

2 规范性引用文件

      下列文件中的条款通过GB10395的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。

      GB 4208-2008 外壳防护等级(IP代码)(IEC 60529:2001,IDT)

      GB/T 5013.4-2008 额定电压450/750 V及以下橡皮绝缘电缆 第4部分:软线和软电缆(IEC 60245-4:2004,IDT)

      GB 5226.1-2002 机械安全 机械电气设备 第1部分:通用技术条件(IEC 60204-1:2000,IDT)

      GB 10395.1-2009 农林机械 安全 第1部分:总则(ISO 4254-1:2008,MOD)

      GB 14048.4 低压开关设备和控制设备 机电式接触器和电动机起动器(GB 14048.4-2003,IEC 60947-4-1:2000,IDT)

      GB 14048.5-2008 低压开关设备和控制设备 第5-1部分:控制电路电器和开关元件 机电式控制电路电器(IEC 60947-5-1:2003,MOD)

      GB/T 15706.1-2007 机械安全 基本概念与设计通则 第1部分:基本术语和方法(ISO 12100-1:2003,IDT)

      GB/T 15706.2-2007 机械安全 基本概念与设计通则 第2部分:技术原则(ISO 12100-2:2003,IDT)

      GB 16754 机械安全 急停 设计原则(GB 16754-2008,ISO 13850:2006,IDT)

      GB/T 16855.1-2008 机械安全 控制系统有关安全部件 第1部分:设计通则(ISO 13849-1:2006,IDT)

      GB 16895.27 建筑物电气装置 第7部分:特殊装置或场所的要求 第705节:农业和园艺设施的电气装置(GB 16895.27-2006,IEC 60364-7-705:1984,IDT)

      GB/T 18831-2010 机械安全 带防护装置的联锁装置 设计和选择原则(ISO 14119:1998和Amd.1:2007,MOD)

      GB 23821-2009 机械安全 防止上下肢触及危险区的安全距离(ISO 13857:2008,IDT)

3 术语和定义

      GB/T 15706.1和GB/T 15706.2确立的以及下列术语和定义适用于本部分。

3.1

      青贮窖卸料机 silo unloader

      从圆形截面的固定式青贮窖内卸出青贮饲料的机器。该机器放置在青贮饲料层的上表面,在青贮饲料卸出过程中(例如通过链条或螺旋输送器),青贮饲料切刀绕垂直轴旋转。切碎的青贮饲料通过吹送机从青贮窖中排出。切刀的最大转速为5°/s(青贮窖卸料机示例参见附录B)。

      注:青贮饲料从青贮窖卸出的同时被切碎。在填充青贮窖过程中,青贮窖卸料机也可用于撒布青贮饲料。

3.2

      切割臂 cutting arm

      装青贮饲料切刀的卸料机部件。

3.3

      传动辊 drive roller

      在青贮饲料上表面上运动,带动切割臂绕青贮窖的垂直轴旋转的动力辊。

3.4

      青贮饲料切刀 silage cutting tool

      装在链条或螺旋输送器上用于切割和运送青贮饲料的切碎工具。

3.5

      集电环连接器 slipring connection

      持续地保持运动的切割臂与青贮窖卸料机非旋转部件间电气连接的装置。

4 机械安全要求

4.1 一般要求

      设计卸料机时,本部分未涉及的危险应遵循GB/T 15706.1和GB/T 15706.2规定的原则。

      除本部分另有规定外,卸料机应符合GB10395.1和GB 23821-2009中表1、表3、表4或表6的规定。

4.2 青贮饲料切刀和传动辊产生危险的防护

      形成切割臂的青贮饲料切刀整个长度的前部、后部和顶部均应进行防护[见图1a)]。前部、后部防护装置的下边缘和青贮饲料切刀的下边缘之间的最大垂直距离为125mm,青贮饲料切刀外边缘和前后防护装置之间的最小水平距离为200mm。

      防护装置应能径向调整,以保证防护装置的末端与贮窖内壁表面之间的间隙不超过60mm(见图B.1)。

      另外,在切割臂后部的阻挡装置(见GB/T 15706.1-2007中3.27)应位于距青贮饲料上表面最大高度400mm,且与青贮饲料切刀的外边缘水平距离不少于300mm处。

      卸料机后部的防护装置宜变换成包括一块置于青贮饲料切割表面上铰链折板的结构[见图1b)]。

      沿整个切割臂宽度分布的触发装置(见GB/T 15706.1-2007中3.25.5)应置于每个切割臂和传动辊的前部(相对于正常工作方向),以防止切割臂和传动辊超越操作者。触发装置动作后,转动应在1°/s内停止。

      触发装置应安装在距青贮饲料切刀下边缘上方最大高度200mm,且距青贮饲料切刀和传动辊前边缘水平距离300mm~500mm处。

      传动辊上的触发装置应按图2设置。

      防护装置和触发装置应能承受600N水平力和900N垂直力。试验方法应按GB 10395.1中附录B的规定。

单位为毫米


      1——工作方向;

      2——触发装置;

      3——前部防护装置;

      4——顶部防护装置;

      5——后部防护装置;

      6——阻挡装置;

      7——切刀;

      8——青贮饲料。

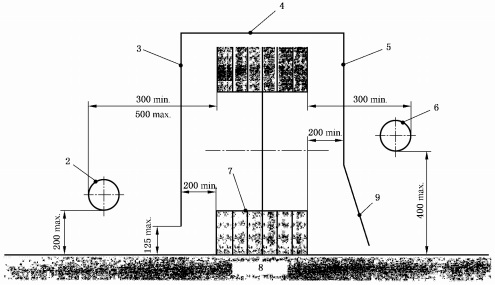

      a)带阻挡装置青贮饲料切刀的防护


      1——工作方向;

      2——触发装置;

      3——前部防护装置;

      4——顶部防护装置;

      5——后部防护装置;

      6——阻挡装置;

      7——切刀;

      8——青贮饲料;

      9——铰链折板。

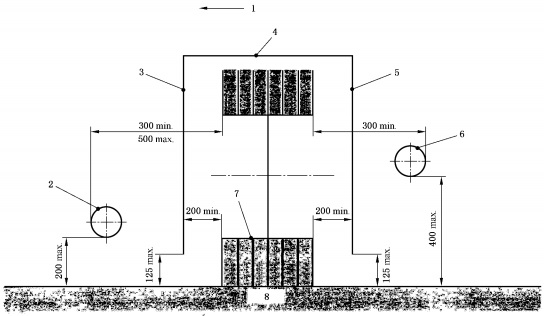

b)带铰链折板青贮饲料切刀的防护

图1 青贮饲料切刀的防护
