1 范围

      GB 10395的本部分规定了设计和制造电动中心支轴式和平移式喷灌机的安全要求和判定方法，还规定了制造厂应提供的安全操作信息的类型。

      注：图1～图5给出了这些喷灌机的示意图。

      本部分适用于中心支轴式和平移式喷灌机。

      本部分不涉及中心支轴式和平移式喷灌机（以下简称“喷灌机”）所用水泵产生的危险，也不涉及使用喷灌机喷洒农药和液体肥料导致的危险。

      本部分未考虑环境方面因素。

2 规范性引用文件

      下列文件中的条款通过GB10395的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。

      GB 4208 外壳防护等级（IP代码）（GB 4208-2008，IEC 60529：2001，IDT）

      GB 5226.1 机械电气安全 机械电气设备 第1部分：通用技术条件（GB 5226.1-2008，IEC 60204-1:2005,IDT)

      GB 10395.1-2009 农林机械 安全 第1部分：总则（ISO 4254-1：2008，MOD）

      GB/T 15706.1-2007 机械安全 基本概念与设计通则 第1部分：基本术语和方法(ISO 12100-1:2003,IDT)

      GB/T 15706.2-2007 机械安全 基本概念与设计通则 第2部分：技术原则（ISO 12100-2：2003,IDT)

      GB 23821-2009 机械安全 防止上下肢触及危险区的安全距离（ISO 13857：2008，IDT）

      EN 12325-2:1999 灌溉技术 中心支轴和平移支架系统 第2部分：最低性能及技术特性

3 术语和定义

      GB/T 15706.1和GB/T 15706.2确立的以及下列术语和定义适用于本部分。

3.1

      中心支轴 center pivot

      由电动机驱动的滚轮式塔架车支撑的构成喷灌机的长管道，包括一个固定的供水和供电点。注：中心支轴式喷灌机的喷灌面积既可以是圆形，也可以是扇形。该类喷灌机能够移动，例如，在灌水停止期间中心支点可从一个工作位置移动到一个新的工作位置。

3.2

      中心支点 pivot point

      整个喷灌机实现转动的固定点。

      注：中心支点的特征是通过固定在水泥板上的构架使喷灌机自由转动。通过该点为喷灌机供水和电力。

3.3

      平移支架 moving lateral

      基于与中心支轴同样原理构成的喷洒支架，其位移是横向的（平移运动）。

3.4

      控制塔架车 control tower

      在平移系统中，控制着整个喷洒支架运动的塔控车。

      注1：各控制塔架车均可取水或供水，并自取或自供电。

      注2：控制塔架车可位于平移支架的中间或一端，可安装2个或4个轮子，部分轮子是驱动轮并能转向。

3.5

      喷枪 irrigation gun

      用在喷灌机末端且旋转缓慢的大型喷头，通常形成扇形喷洒区。

4 安全要求和/或措施

4.1 一般要求

      设计喷灌机时，本部分未涉及的危险应遵循GB/T 15706.1和GB/T 15706.2规定的原则。

      除本部分另有规定外，喷灌机应符合GB10395.1和GB 23821-2009中表1、表3、表4或表6的规定。

4.2 起动操纵机构

      操纵机构的电源开关和移动操纵机构应相互独立。手动操纵机构应置于可用钥匙锁住的面板上。如果主操纵机构面板不在中心支点或平移支架塔架车上，则应在中心支点和塔架车上设置另外的外部回路断开器。

4.3 限定区域停机装置

      在存在危险（因公路、铁路、电线、建筑物等）的情况下，为限定喷洒扇形区域的中心支轴式喷灌机和喷洒预定面积的平移式喷灌机的移动量，在两个不同点应设置两个停机装置，每个停机装置均应能独立地使喷灌机停止移动（或回转）。所用止推器的最小宽度应考虑到喷灌机胀缩和不平行的风险，它们离地的最小高度应为1m。在危险区中，其中一个装置应为固定的不可逾越的障碍物。

4.4 导向校准装置

      为防止导向失常，校准装置数量应是安全装置的两倍。安全装置应能实现被动启动。在校准装置断开的情况下，回位弹簧或其他机械装置应能将喷灌机恢复到安全状态。对平移式喷灌机，在导向信号丢失或偏离超过0.5m时，喷灌机应停止运行。

4.5 稳定性

4.5.1 中心支点

      中心支点固定处应能承受在中心支点顶部（沿弯头水平轴线方向）施加的F＝10000N的水平力和一反向力矩FXh＝40000N·m（h为力F施加点到地面的垂直距离）。每个铆接点均应能承受喷水管道施加载荷的一半载荷，铆接点应完整可见并经防腐处理。

4.5.2 跨架

      跨架的稳定性应按EN 12325-2规定的计算方法进行核查。

      静态下，与弹性限度一致的许用载荷应用系数1.5加权计算。在喷灌机有水和无水时应考虑下列承载状态：

      ——相邻跨架间的坡度差＝15%（见图1）；

      ——多节跨架或整个喷灌机的坡度＝10%（见图2）；

      ——相邻塔架车的夹角＝±15°（见图3）；

      ——喷灌机任何两个塔架车的夹角＝±30°（见图4）；

      ——跨架或悬臂上任一安装点的离地间隙H≥制造商规定的最小离地间隙（图5）；

      ——由于轮胎作用力形成的侧面受力＝±10000N（每个轮子5000N）。

      管道钢板的最小厚度应不小2.5mm。构件的焊接点应能承受EN 12325-2规定的约束条件。

      1——中心支点：

      2——管道

      3——构架：

      4——跨架；

      5——塔架车：

      6——悬臂。

图1 相邻跨架间的坡度差＝15%

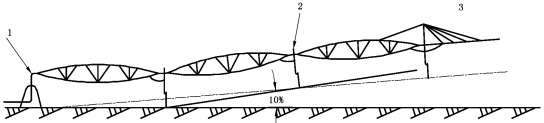

      1——中心支点：

      2——塔架车；

      3——悬臂。

图2 三个跨架间的坡度差＝10%

图3 相邻塔架的夹角
