1 范围

      本部分规定了在固定状态下作业，主要用于加工树枝和木头等有机物料的手工喂入式动力粉碎机和切碎机，包括具有辅助真空收集装置的动力粉碎机和切碎机的术语及定义、安全要求和试验规程。

      本部分不适用于在距切割装置的相应安全距离下测得的喂料口尺寸大于400mm×400mm的粉碎机和切碎机。

      本部分未规定由外部动力源驱动的粉碎机和切碎机以及播撒物料或给装载车装载的动力卸载型粉碎机和切碎机的要求。本部分不适用于机动喂入式粉碎机和切碎机，以及具有下列附件的粉碎机和切碎机，这些附件为：一个或多个非金属丝线的切割装置；固定在一般为圆形中央驱动装置上的一个或多个非金属丝线切割元件，这些切割元件借助于离心力进行切割，且每一个切割装置的动能小于10J。

      本部分不包括直流电压超过42V或与主电源直接联接的动力粉碎机和切碎机电气方面的要求。

2 规范性引用文件

      下列文件中的条款通过GB10395的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。

      GB/T 4269.1 农林拖拉机和机械、草坪和园艺动力机械 操作者操纵机构和其他显示装置用符号第1部分：通用符号（GB/T 4269.1-2000，idt ISO 3767-1：1991）

      GB/T 4269.3 农林拖拉机和机械、草坪和园艺动力机械 操作者操纵机构和其他显示装置用符号 第3部分：（idt ISO 3767-3：1995）

      GB/T 4269.5 便携式林业机械 操作者控制符号和其他标记（GB/T 4269.5-2003，ISO 3767-5：1992,IDT)

      GB 4706.1 家用和类似用途电器的安全 第1部分：通用要求（GB 4706.1-2005，IEC 60335-1：2001,IDT)

      GB/T 9480 农林拖拉机和机械、草坪和园艺动力机械 使用说明书编写规则（GB/T 9480-2001,eqv ISO 3600:1996)

      GB 10396 农林拖拉机和机械、草坪和园艺动力机械 安全标志和危险图形 总则（GB 10396-2006,ISO 11684:1995,MOD)

      GB 12265.1 机械安全 防止上肢触及危险区的安全距离（GB 12265.1-1997，eqv EN 294：1992)

      IEC 60335-2-93：2000 家用和类似用途的电器安全 动力粉碎机的特殊要求

3 术语和定义

      下列术语和定义适用于GB 10395的本部分。

3.1

      切碎机 chipper

      有一个或多个切割装置，能将树枝和木头等有机物料切成碎片的固定式作业机械（见图1和图2）。

3.2

      排料槽 discharge chute

      排出被粉碎或切碎物料的排料口延伸通道。

3.3

      排料区 discharge zone

      从机器中排出的被粉碎或切碎物料的分布区域。

3.4

      排气系统 exhaust system

      将发动机废气从排气口输送至大气中的装置。

3.5

      喂料口 feed intake opening

      用于加入物料并喂入切割机构的开口。

3.6

      防护装置 guard

      防止操作者或附近人员受到伤害的部件。

3.7

      排料导流器 material discharge deflector

      给加工后的物料从机器中排出时导流的固定式或拆卸式部件。

3.8

      发动机最高转速 maximum operating engine speed

      切割装置接合时，发动机按制造厂技术规范和/或说明书进行调整能获得的最高转速。

3.9

      正常操作 normal operation

      机器合理预见的任何使用，这种使用包括如下活动：粉（切）碎有机物料、起动、停机、加油或与动力源连接或断开。

3.10

      正常使用 normal use

      正常操作，外加日常维护、保养、清理、运输、连接或拆除附件和根据制造厂说明书进行的常规调整。

3.11

      动力源 power source

      提供线性或回转运动机械能的发动机或电动机。

3.12

      筛网 screen

      栅格 grid

      位于机器的切割装置和排料槽或排料口之间有助于将大块有机物料粉（切）碎成小块的多孔金属片或条组。

3.13

      粉碎机 shredder

      具有一个或多个切割装置，能将大块有机物料粉碎成小块的固定式作业机械（见图1和图2）。

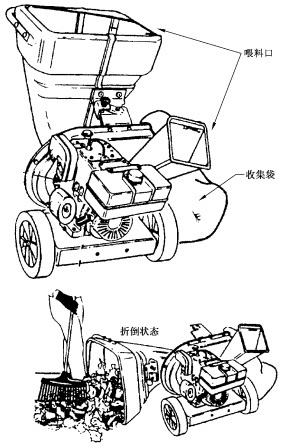

图1 典型的粉碎机/切碎机示意图

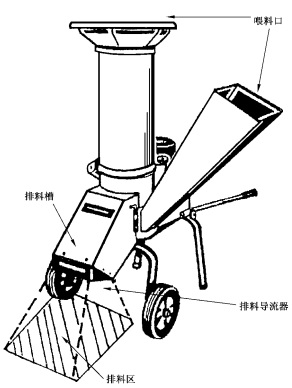

图2 典型的粉碎机/切碎机示意图

4 一般结构

4.1 传动部件

      正常操作时，所有传动部件（切割装置除外）均应加以防护，以防止与其接触。在研制防护系统时应遵循GB 12265.1规定的原则。

      旋转的防护盖或防护盘的表面应连续完整或光滑。

4.2 喂料口和安全距离

      为防止与切割装置接触，机械的结构应满足表1和表2规定的要求。
