1 范围

      本部分规定了手扶耕耘机（或称微型耕耘机、田园管理机等）的机械安全要求和试验方法。本部分适用于发动机/电动机标定功率小于等于7.5kW的手扶耕耘机。

      本部分不适用于：

      ——发动机/电动机标定功率大于7.5kW的耕耘机；

      ——动力输出轴（PTO）驱动的机械；

      ——前悬挂电动手持耕耘机；

      ——直流电压超过42V或与主电源线路直接联接的动力耕耘机电气方面的要求。

2 规范性引用文件

      下列文件中的条款通过GB10395的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。

      GB/T 4269.1 农林拖拉机和机械、草坪和园艺动力机械 操作者操纵机构和其他显示装置用符号 第1部分：通用符号（GB/T 4269.1-2000，idt ISO 3767-1：1991）

      GB/T 4269.2 农林拖拉机和机械、草坪和园艺动力机械 操作者操纵机构和其他显示装置用符号 第2部分：农用拖拉机和机械用符号（GB/T 4269.2-2000，idt ISO 3767-2：1991）

      GB/T 4269.3 农林拖拉机和机械、草坪和园艺动力机械 操作者操纵机构和其他显示装置用符号 第3部分：草坪和园艺动力机械用符号（GB/T 4269.3-2000，idt ISO 3767-3：1991）

      GB 4706.1 家用和类似用途电器的安全 第1部分：通用要求（GB 4706.1-2005，IEC 60335-1：2001)

      GB/T 8420 土方机械 司机的身材尺寸与司机的最小活动空间（GB/T 8420-2000，eqv ISO3411:1995)

      GB 10396 农林拖拉机和机械、草坪和园艺动力机械 安全标志和危险图形 总则（GB 10396-2006,ISO 11684:1995.MOD)

      GB/T 20341 农林拖拉机和自走式机械 操作者操纵机构 操纵力、位移量、操纵位置和方法(GB/T 20341-2006,ISO/TS 15077:2002,IDT)

      GB/Z 20347 草坪和园艺动力机械 操作者操纵机构 操纵力、位移量、操纵位置和方法(GB/Z 20347-2006,ISO/TS 15079:2001,IDT)

3 术语和定义

      下列术语和定义适用于GB 10395的本部分。

3.1

      手扶（步行操纵）耕耘机 walk-behind（pedestrian-controlled） powered rotary tiller

      具有动力旋转部件，带或不带主传动机构，用于碎土作业，通常由操作者在后面或侧面步行操纵的耕作机械。

3.1.1

      前置耕耘机 front tine rotary tiller

      由旋转刀片产生地面牵引力或旋转部件安装在驱动轮前面的手扶（步行操纵）耕耘机，见图1a）。

3.1.2

      后置耕耘机 rear tine rotary tiller

      由驱动轮产生地面牵引力且旋转部件安装在驱动轮后面的手扶（步行操纵）耕耘机，（见图1b）。

3.1.3

      手持耕耘机 handheld rotary tiller

      由旋转刀片产生地面牵引力，有或没有支撑轮，其旋转部件作为锄铲刀片产生向前驱进力的手扶（步行操纵）耕耘机，见图1c）。

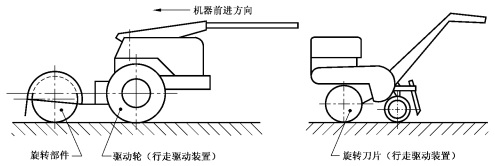

a）前置耕耘机

b）后置耕耘机

c）手持耕耘机

图1 耕耘机的型式

3.2

      动力源 power source

      提供线性或旋转运动机械能的发动机或电动机。

3.3

      离合器 clutch

      传递或切断动力源动力的装置。

3.4

      起动装置 starting device

      激活起动机构的手柄、操纵杆、开关或类似的操纵机构。

3.5

      扶手 handlebars

      装有便于人工操纵机器把手的装置。

3.6

      刀片（工作部件）tines（tools）

      旋转部件中接触并插入土壤中的零件。

3.7

      刀片隔离栅 tine barrier

      阻止操作者进入旋转刀片的构件，如：支撑轮、部分耕耘机框架、支地柱，或这些部件的组合。

3.8

      防护装置 guard

      防护罩 shield

      保护操作者的耕耘机部件或部件组合。

3.9

      操作者持续操纵机构 operator presence control

      操作者施加的操纵力消失后自动切断驱动力的操纵机构。

3.10

      发动机（电动机）起动 engine（motor）start

      发动机（电动机）由不产生动力到产生动力的状态改变。

3.11

      人力起动 manual start

      在起动装置上施加人力使发动机转动的起动方式。

3.12

      操作者手操纵机构位置区 operator hand-control position

      在操作者位置区能够操纵的所有手操纵机构的区域或空间。

3.13

      操作者位置区 operator position

      机器正常操纵期间操作者所处区域。

3.14

      操作者区 operator zone

      百分位排列的第95位男性操作者在正常操作者位置区能触及到的极限区域（见图5）。

3.15

      正常操纵 normal operation

      普通用户能够合理预见的机器所有使用方法，包括耕作、起动、停车、加油和运输操纵等。
