1 范围

      GB/T 24818的本部分规定了由GB/T6974.1定义的桥式和门式起重机在通道及安全防护设施上的特殊要求，并给出了桥式和门式起重机在各种预期使用条件下相关设备的选用标准。

2 规范性引用文件

      下列文件中的条款通过GB/T 24818的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。

      GB 5226.2 机械安全 机械电气设备 第32部分：起重机械技术条件（GB 5226.2-2002，IEC 60204-32:1998,IDT)

      GB/T 6974.1 起重机 术语 第1部分：通用术语（GB/T 6974.1-2008，ISO 4306-1：2007，IDT)

      GB/T 24818.1-2009 起重机 通道及安全防护设施 第1部分：总则（ISO 11660-1：2008，IDT）

3 通道

3.1 总则

      本条是对通往安装在高架或地面轨道上的桥式和门式起重机的工作通道，以及对这一类型起重机日常和紧急维护、修理的通道要求。

3.2 厂房内或高架轨道上的桥式起重

3.2.1 通往起重机的通道平台

      在司机室内操纵的桥式和门式起重机应将供司机出入的通道平台固定在起重机的支承结构上。表1给出的推荐的通道形式，应符合GB/T 24818.1--2009中的表6给出的通道形式和尺寸。

表1 推荐的通道形式

3.2.2 通道平台

      通往起重机的正常通道应从通道平台进出。通道出入口应采用以下自行关闭装置加以保护，如：-内开式板门或栅栏门；

      ——上下或左右推拉门；

      ——垂直铰接护栏。

      通道平台与相应的起重机平台的高低差应在10mm之内，或搭接成高度在180mm～250mm范围内的台阶。

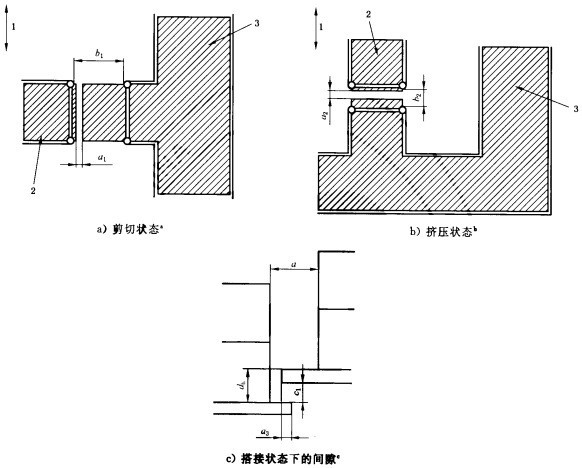

      通道平台与相应的起重机平台的间隙应符合图1的要求。如果不能满足这些要求，则应设置消除可能出现剪切、挤压和坠落危险的其他装置，如：联锁装置。

      1——起重机运行方向；

      2——起重机平台；

      3——固定通道。

      a——b₁或b₂。

      a 剪切状态：

      50mm≤a,≤100mm;

      400mm≤b,≤500mm。

      b 挤压状态：

      150mm≤a2≤250mm;

      200mm≤b2≤300mm。

      c 剪切和挤压状态（搭接状态）：

      a₃≤150mm;

      c₁≥150mm;

      ｜d｜＜10mm（无搭接），或180mm≤｜d｜≤250mm（有搭接）。

图1 通道平台间隙

3.2.3 起重机上的备用通道

3.2.3.1 总则

      司机或维护人员进入司机室的通道可以设置在起重机结构上。按照GB/T 24818.1-2009的要求，桥架上的任何高架走道或平台、小车或大车上的走道均应在其所有的暴露面设置栏杆和围护板（参见图2和图3）。在现有厂房内无法达到这些要求的情况下，则应设置备用安全装置以便安全出入。

      在无法采用楼梯或斜梯的场合，通往起重机桥架和小车的通道可以采用直梯。

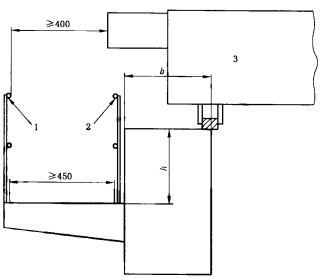

单位为毫米

      1——栏杆A；

      2——栏杆B；

      3——小车。

      注：如果h＋b≥1.25m或h≥0.70m，则可以不设栏杆B．

图2 桥架主梁上工作走道的防护状态

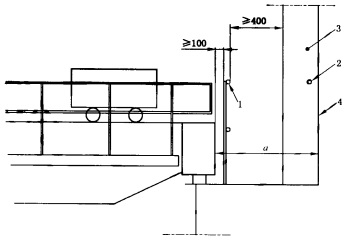

单位为毫米

      1——栏杆A；

      2——栏杆B；

      3——立柱；

      4——墙壁。

      注1：如果a≥600mm，则栏杆A可以不设；如果a≥1000mm，则栏杆B可以不设或只设栏杆A。

      注2：护栏距电气部件的距离大于等于100mm并小于500mm时，为解决安全问题，固定平台护栏应设置两根中间横杆以防止双脚踏入危险区域。此外，为避免发生挤压危险，可将护栏高度分为三阶，以便在护栏未设开口处能向起重机方向翻越。

图3 厂房上的工作走道 防护状态
